Пескоструй своими руками

Как сделать пескоструйный аппарат из подручных материалов

Удачный мини пескоструй под маленький компрессор

К сборке пескоструйного аппарата второй версии подешел уже с пониманием недочетов первой модели из г и палок. Ключевое здесь маленький компрессор, значит и сопло должно быть минимальным, сделал его 1 мм. Вертеть емкость с песком вместе с соплом не удобно, поэтому ее нужно вынести отдельно. Вся хитрость в трубке, но эксперименты с ней не закончены, нужно еще пару тройку вариантов для сравнения. Объяснять словами как он чистит глупо, поэтому смотрите видео все показал без монтажей, ускорений и прочего.

Самая первая рабочая сборка из г и палок

Первая версия пескоструйного аппарата из подручного мусора, самое поразительное, что он работает! Да плохо, низкик КПД, но работает! И для его сборки понадобилась бутылка, тройник от омывателя и обрезок шланга.

Простые пескоструйные аппараты с Алиэкспресс

Для не больших работ, доступно, компактно, нужно обратить внимание на характеристики и отзывы

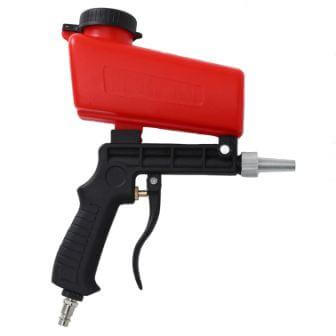

Ручной пескоструй

Ручной пескоструй

Ручной пескоструй

Ручной пескоструй

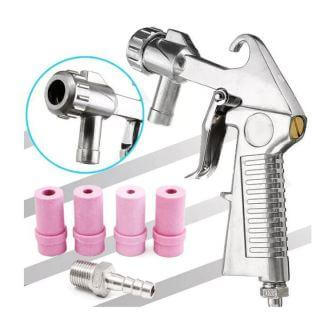

Пескоструй с подводом песка

Пескоструй с подводом песка

Как сделать пескоструйный аппарат

Пошаговая инструкция моего варианта

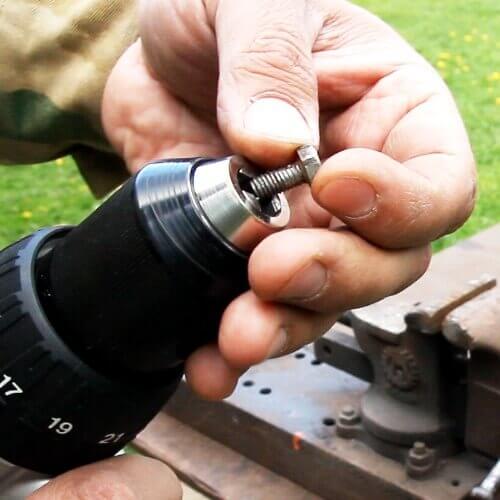

Зажимаешь болт в шуруповерте

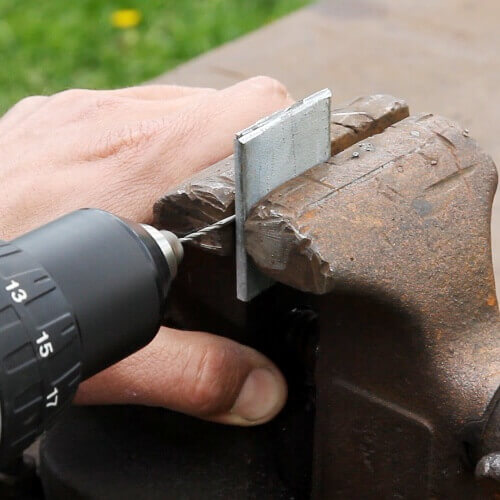

Сверлишь сквозное отверстие в болте

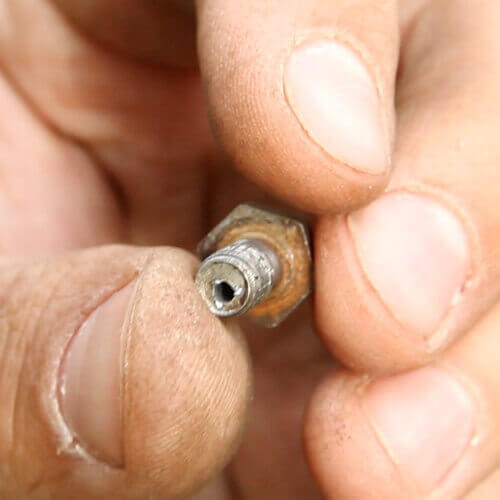

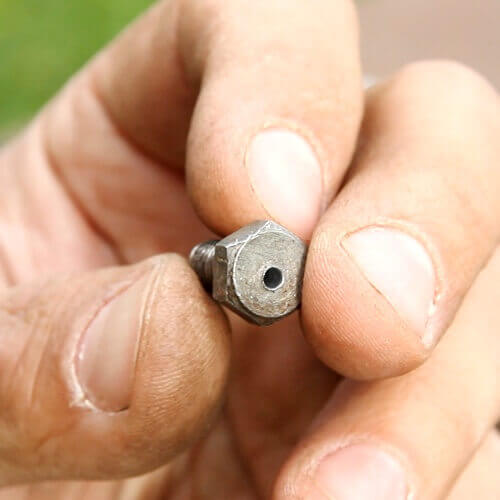

Должно получится примерно так


Тут сверло должно выйти

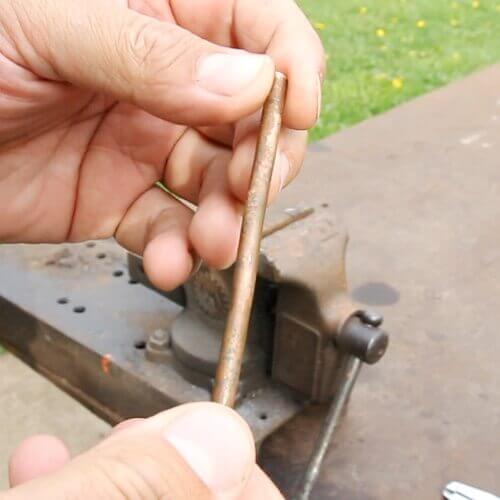

Берешь кусок трубки около 10 см (у меня медная)

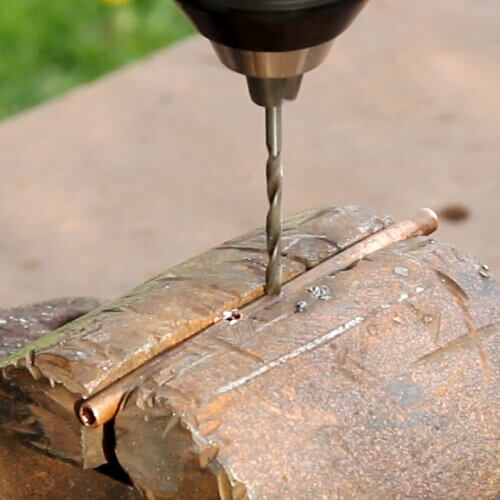

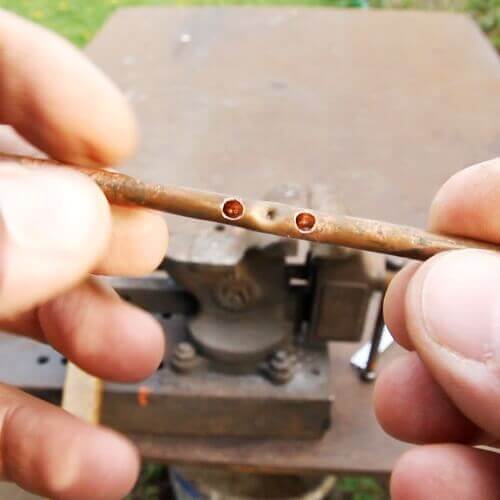

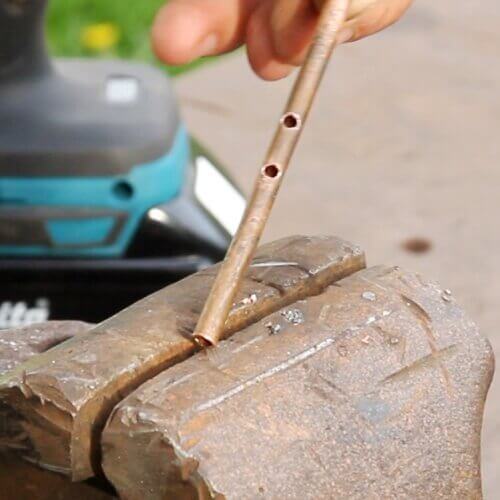

Сверлишь 2 отверстия в 10-15 мм друг от друга


Что должно получиться

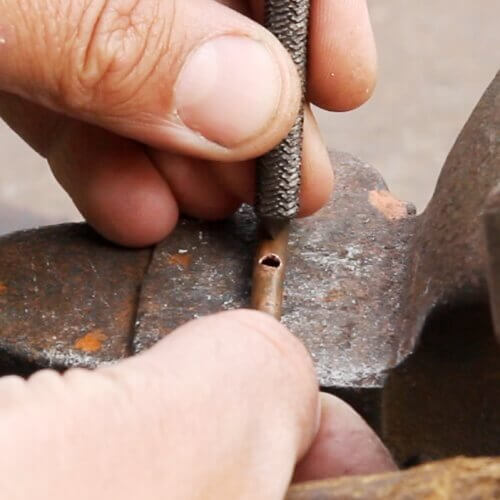

Керном зажимаешь трубку


Между отверстиями

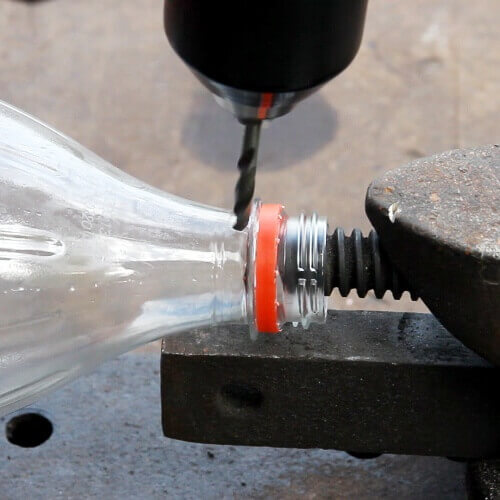

Сверлишь бутылку за горлышком

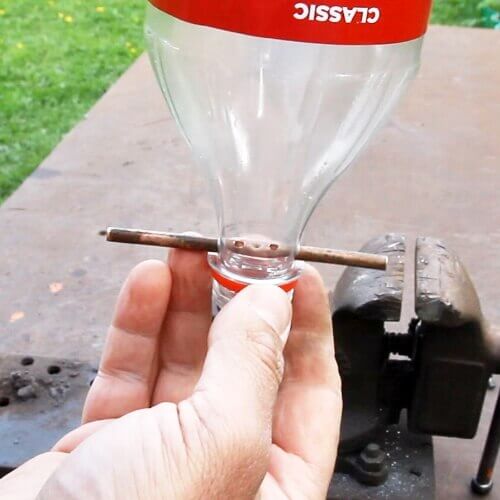

Трубку в отвестие, чтоб плотно сидела

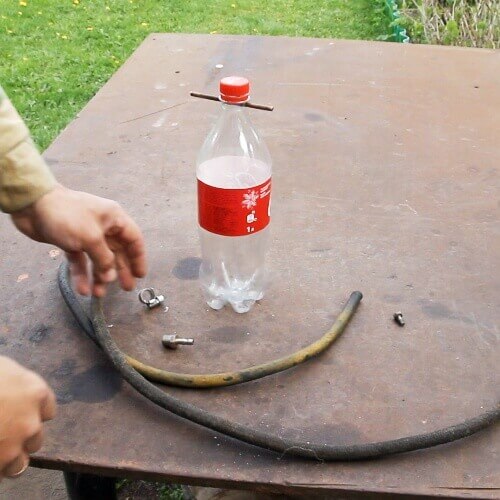

Нужно 2 шланга и 3 хомута


Шланги на трубку и зажать

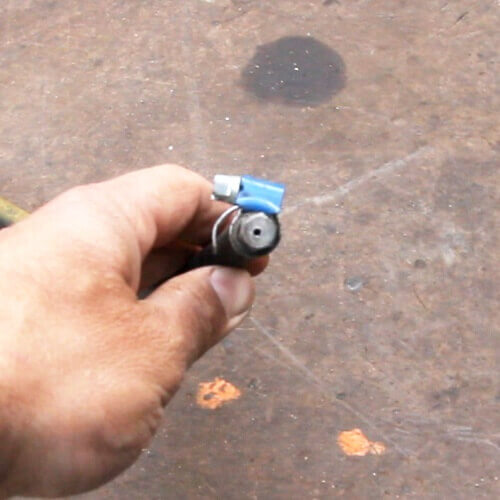

Болт тоже зажимаешь в любом шланге

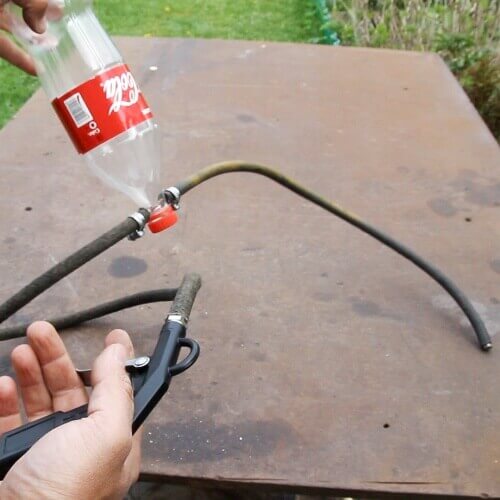

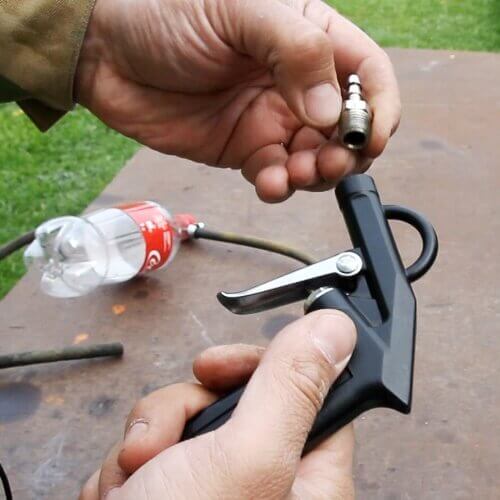

Вместо крана продувочный пистолет

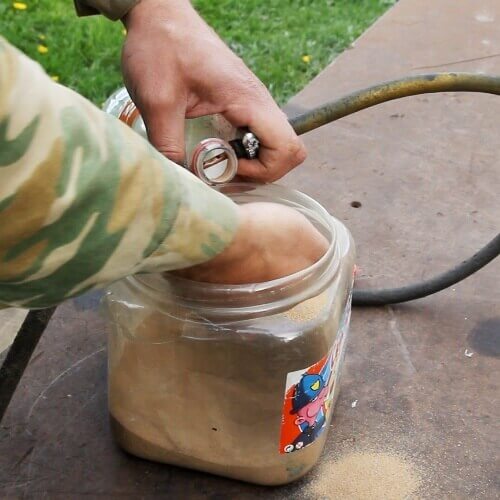

Засыпаешь просеенный песок

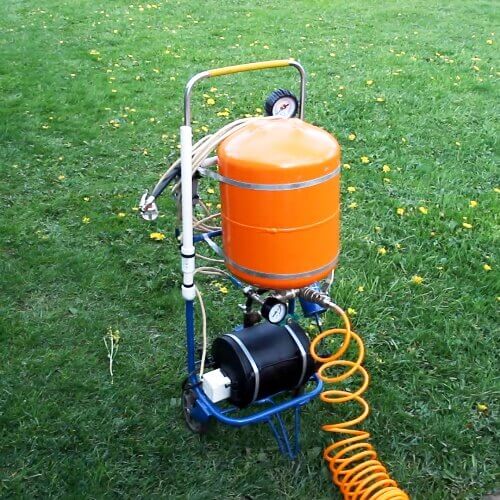

Подключаешь компрессор

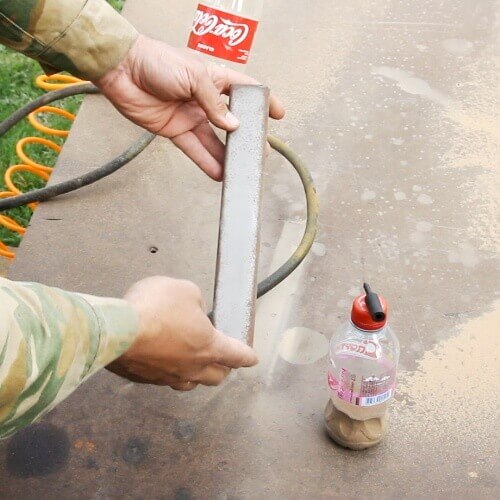

Чистишь что нужно

2 основных элемента пескоструя


Почему медная трубка, а не стальная? Для эксперимента материал был не важен, медная подходящего размера была под рукой, обрабатывать легче, вот и все. Почему 2 отверстия? Если по простому, то решил что должен быть вход и выход. Как заставить часть воздуха идти по этому пути, для этого между отверстиями и зажал трубку, чтобы создать разницу давлений, плюс проходя через узкое место поток должен ускориться и затянуть с собой песок. Задумка сработала от части, потому что пульсации воздуха есть, это слышно по звуку и видно как в бутылке подпрыгивает песок. Здесь еще можно смело экспериментировать, играть с диаметрами отверстий, пережимать трубку сильнее или вообще не пережимать, зажимать края отверстий для управления потоком. Но даже в такой версии результат очень хороший. Все кустарные варианты, которые я видел, имели одно отверстие, получалось либо воздух, либо песок через него идет, а это как то не логично.


Болт на 6 мм потому что вся система построена на таких диаметрах. И вообще не важно что это будет болт или пруток или еще что то, решающее значение имеет диаметр отверстия. В первом варианте из тройника омывателя результат был хуже по ряду причин. Одно отверстие в бутылку, диаметр каналов в тройнике 3 мм, нет зоны разгона песка. Через большое отверстие расход воздуха был очень большим и при плохой подаче песка кпд был низким. Поэтому я уменьшил отверстие до 1.8 мм, так я сократил расход воздуха раза в 2 примерно и полагаю увеличил скорость потока на выходе. Хочу в будущих вариантах уменьшить отверстие до 1 мм и посмотреть как повлияет. Еще думаю не лишним будет взять длинный болт в 40 - 50 мм, так думаю песок будет вылетать с большей скоростью и эффективность очистки повысится. Некоторые в комментариях под видео советовали сделать конусным вход болта, чтоб песок встречал меньше сопротивления и мне эта мысль нравится. Почему не свеча в качестве сопла? Дырка большая, годится для мощных систем.


Получилось сделать годный пескоструйный аппарат из того, что найдется в каждом гараже пожалуй. Простота и скорость сборки делают его очень доступным, а качество его работы очень высокое. Есть особенности в работе. Как закрываешь кран воздуха, давление из бутылки выталкивает песок, не критично и достаточно перевернуть бутылку перед закрытием крана. Использование продувочного пистолета в качестве крана удобно, но не обязательно. Размер бутылки думаю вообще не имеет значения. Соплом на гибком шланге работать намного удобнее и легче, в отличии от систем с бутылкой песка на пистолете. Как и любому другому пневмоинструменту требуется подготовка воздуха, осушитель и маслоулавитель будут совсем не лишними. Хотя можно и без них, сможет ли влажный песок забить маленькое сопло я не знаю, даже после первого раза я видел прилипшие песчинки.

Размеры деталей пескоструя

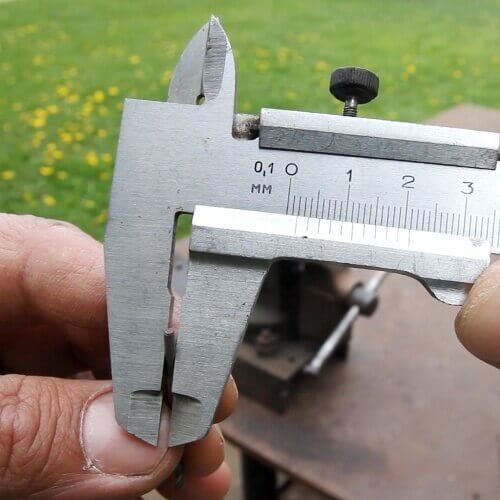

Сверло для сопла из болта 1,8 мм


Отверстия в трубке сверлом в 3 мм

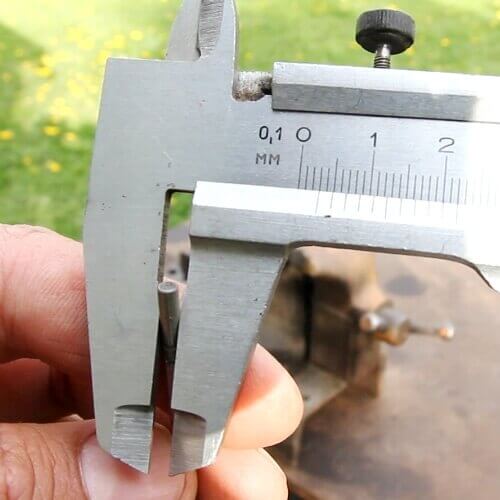

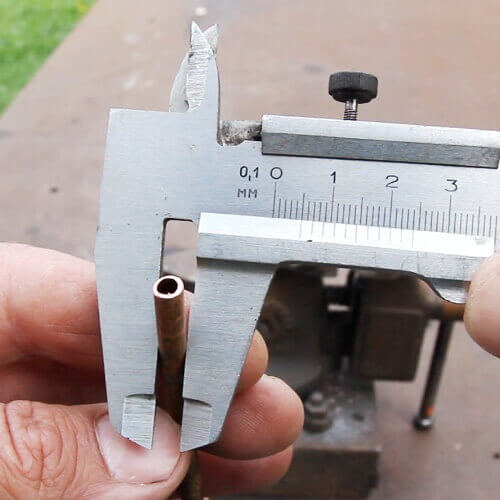

Диаметр трубки 5 мм

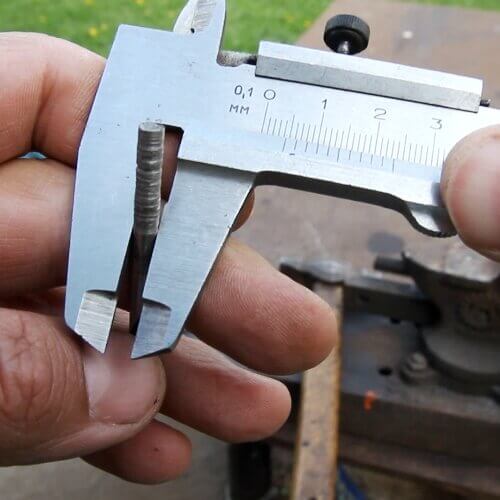

Сверло для бутылки 4,5 мм


Штуцер для продувочного 1/4х6 мм


Длина шлангов произвольная

Заводские сопла для пескоструйных аппаратов

Они сделаны из керамики или других твердых материалов, как самый прочный карбид бора например

Сопла для заводской насадки

Сопла для заводской насадки

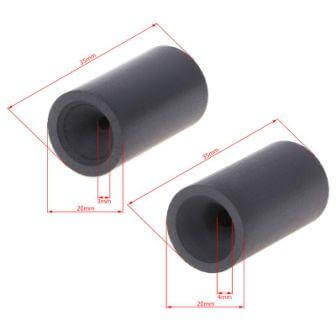

Твердое сопло из карбида бора

Твердое сопло из карбида бора

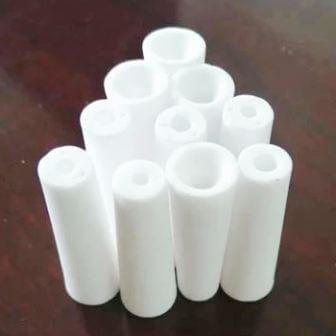

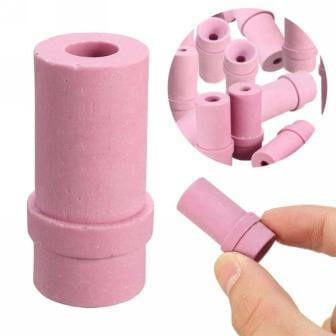

Керамическое сопло

Керамическое сопло

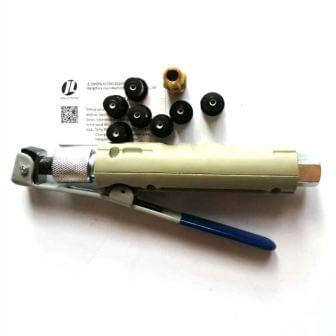

Пескоструйная насадка

Пескоструйная насадка

Керамическое сопло

Керамическое сопло

Пескоструйная насадка

Пескоструйная насадка

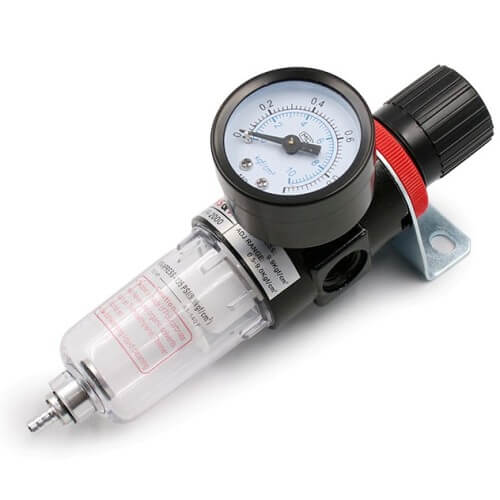

Регулятор давления с отстойником для пескоструя


Регулятор давления для компрессора с влагоуловителем

Работая этим пескоструем сразу заметил прилипшие частички песка на сопле, а это говорит только об одном, что в подаваемом воздухе от самодельного компрессора много влаги. Сложно сказать на сколько это критично, но с учетом минимальных размеров сопла в теории это может повлиять на работоспособность пескоструйного аппарата. А еще интересно какого давления достаточно для его работы, поэтому заказал на алиэкспресс регулятор давления с отстойником для влаги и фильтром, надеюсь это снизит уровень влаги и еще есть желание собрать осушитель из сантех деталей и товаров для домашних животных. Думаю в совокупности это должно дать нужный эффект и сделать подаваемый воздух достаточно сухим.
