Сигнализаторы поклевки.

Электронные сигнализаторы поклевки сделанные своими руками

Электронный сигнализатор поклевки из зажигалки.

В видео покажу как сделал электронный сигнализатор поклевки из зажигалки. Сигнализатор компактен, имеет звук и свет, подойдет для фидера, летней донной удочки, донки, зимней удочки, кивка щербакова. Схема примитивна и может работат в паре с разными контактными группами в виде ртутных замыкателей, герконов, механических контактных пар или выключателей. Работа над идеей только начата, нужны советы, опыт, предложения, комментарии.

Электронный сигнализатор с пейджером

В этом видео покажу как сделать пейджер для электронного сигнализатора поклевки своими руками. Стоимость доработки 200 рублей. Схема сигнализатора с пейджером очень проста для повторения. Это 1 часть, в следующем видео будет продолжение.

Такой пейджер можно адаптировать для разных моделей сигнализаторов поклевки, для фидера, донок, закидушек, резинок и любых других рыболовных снастей, где можно зафиксировать поклевку.

Коротко об основных элементах. Приемник RX480R, передатчик TX118SA применяют их на платформе ардуино, там кстати очень много интересных модулей работающих без программирования.

Нужно уделить время простой настройке. Приемник программируемый и имеет 7 режимов. Для рыбалки оптимально подходят первые два. В первом режиме нужный канал выдает сигнал, пока передатчик с этого же канала посылает сигнал. Во втором режиме канал на приемнике фиксируется во включенном положении, а выключается повторным сигналом с передатчика. Ну короче на первом светодиод загорается и гаснет, а на втором горит до появления повторного сигнала с передатчика. На плате есть кнопка программирования. Восемь коротких нажатий сбрасывают привязку к передатчикам. Одно короткое нажатие включает первую программу и можно привязать передатчик подавая с него сигнал пока приемник не закончит фиксацию (перестанет мигать системным светодиодом клемма «VT»). Два коротких нажатия – это вторая программа, также нужно подать сигнал с передатчика для привязки. В таком режиме видно какой сигнализатор сработал и куда надо поспешить.

Это 2 часть видео про простой пейджер для сигнализатора поклевки, все готово к испытаниям на воде.
Такой пейджер можно адаптировать для разных моделей сигнализаторов поклевки, для фидера, донок, закидушек, резинок и любых других рыболовных снастей, где можно зафиксировать поклевку.

Настройка пейджера, привязка передатчиков и проверка дальности работы.

В этом видео про пейджер для сигнализатора поклевки, я отвечаю на вопросы про особенности при привязке передатчиков TX 118 SA к приемнику RX 480. В настройке приемника действительно есть нюанс, о котором нужно знать заранее, на этапе сборки я не столкнулся с этим, передатчик был привязан заранее и после сборки все четко работало. В комментариях под видео мне писали, что есть проблемы с привязкой, а еще многих интересовала дистанция, на которой пейджер будет работать, от батареек сигнализатора дальность была всего 30 метров, хотя в описании передатчика была информация о 200 метрах! И эта информация, так и просилась на проверку. Для этого я собрал тестовый передатчик с питанием от аккумулятора 18650 и провел испытания на свежем воздухе в ближайшем парке.

Испытания показали дальность работы пейджера для сигнализатора более 150 метров, точных исзмерительных инструментов для такий расстояний у меня нет, а бегать с рулеткой не фонтан, поэтому прикинул расстояние по карте. Результат меня очень порадовал. Подтвердилось, что отдачи батареек типа "таблетка" не достаточно для работы передатчика на полную мощность, ток потребления передатчика в пределах 10 - 20 мА, а сигнализатор берет 70 - 80 мА, забирая энергию у передатчика. Думаю при питании от "Кроны" или батарейки А 23 (в брелках сигналок используют, она на 12 вольт), должно быть все нормально, но это тоже требует проверки.

Схемы подключения и прочие иллюстрированные пояснения по работе пейджера электронного сигнализатора

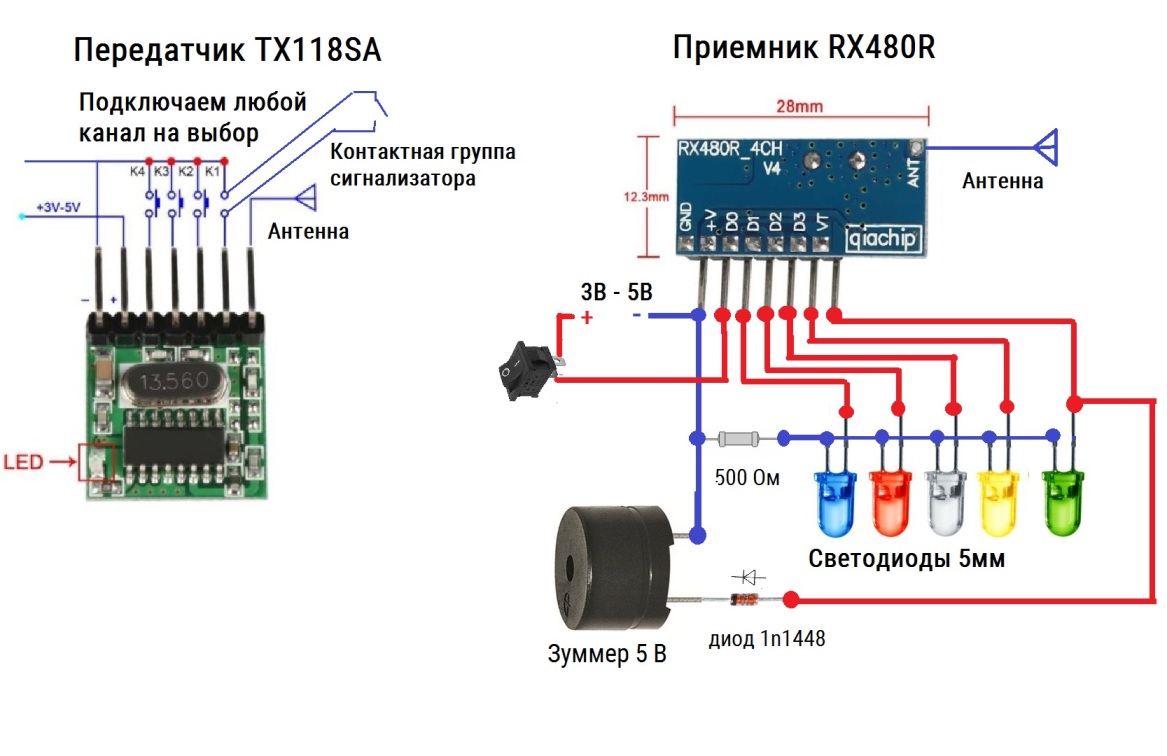

Это схема соединения компонентов пейджера. В моем варианте на каждом канале добавлен светодиод, но кому они не нужны можно не ставить.

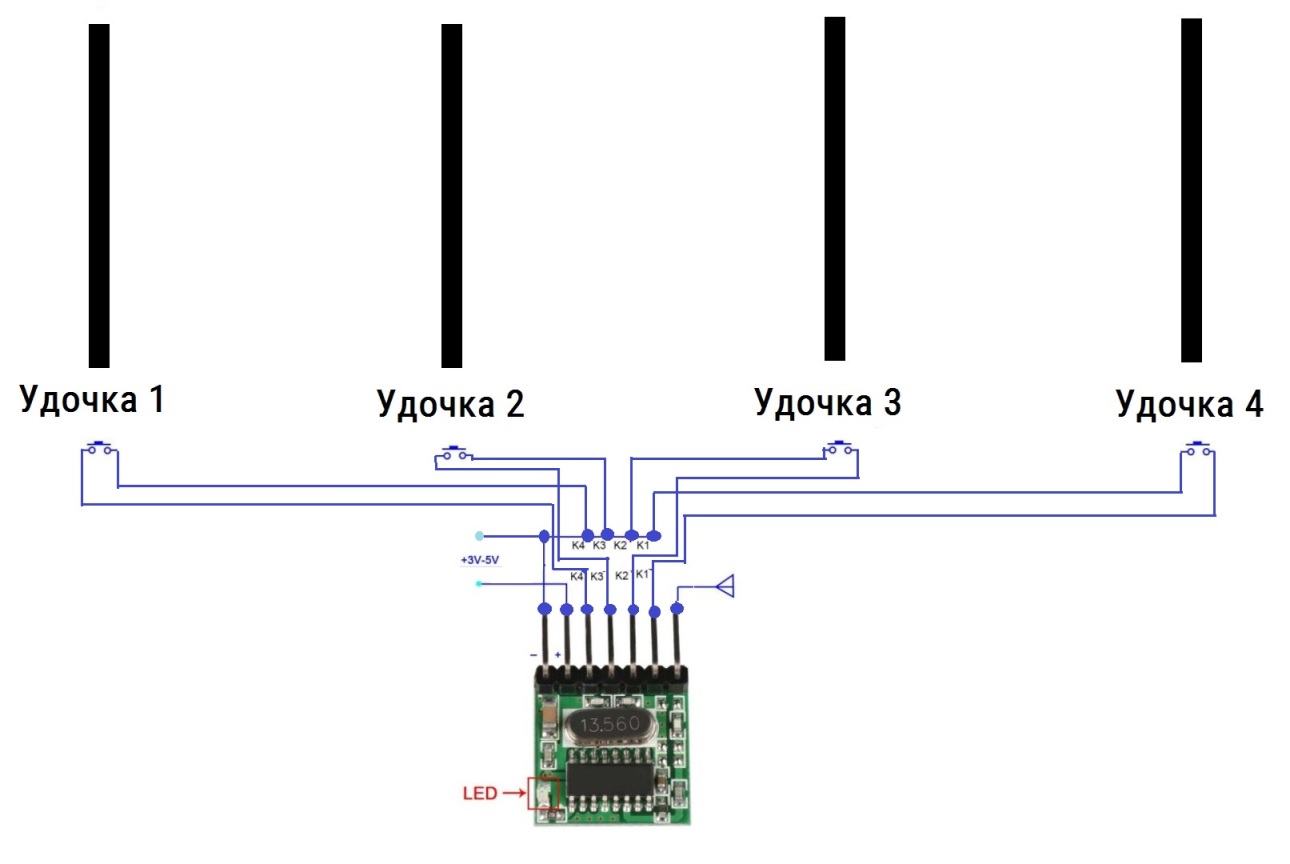

Этот вариант подключения одного передатчика срузу к четрем удочкам, это может подойти фидеристам и уж точно карпятникам, всем тем кто использует подставки под 4 удилища, все просто соединить, находится на близком расстоянии. Нужно только решить каким образом получать сигнал для передатчика во время поклевки, я ищу оптимальный вариант, но думаю вы тоже можете решить как замкнуть 2 провода при поклевке.

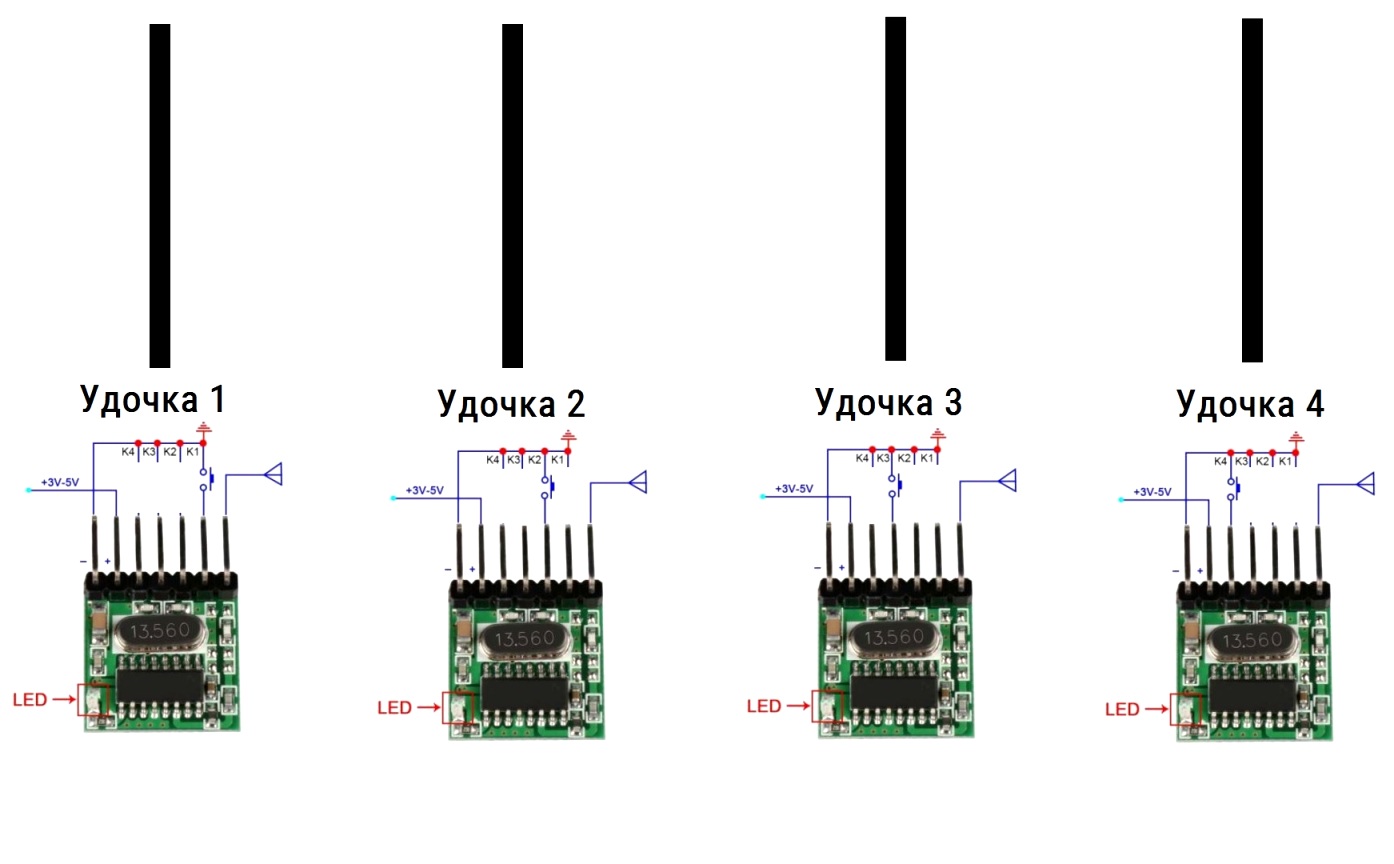

В этой схеме используются 4 передатчика, их можно подключить на разные каналы и на пейджере получать сигналы по раздельным каналам, зная, на какой удочке есть поклевка. Это удобно, когда удочки раскиданы по берегу и применение одного передатчика не рационально. Причем поменять канал можно просто переставив клемму на передатчике, поэтому не важно в какой последовательности вы изначально раскидаете их по берегу. Варианты использования не только удочки, мне задавали вопросы про жерлицы, донки, охрану лагеря, охрану лодки. Я не нашел информации об ограничении количества привязанных передатчиков к одному приемнику, тут есть только неудобство в понимании какой из 20 передатчиков сработал, ведь каналов только 4.

Свето-звуковой сигнализатор поклевки своими руками.

Давно хотел попробовать собрать маленький свето-звуковой сигнализатор из доступных комплектующих, я не первый, кто начал их применять. Но сделать самому и понять как оно в работе, удобно или не удобно это интересней чем смотреть просто видео. Шариковые замыкатели не оправдали ожидание и отказались нормально работать, поэтому для сигнализатора поклевки использовал ртутные замыкатели, которые работали четко. Но в них тоже есть особенность, о которой узнаешь только после сборки. Шарик ртути внутри может быть разного размера и чем он больше, тем лучше! Почему? Поверхностное натяжение, маленький ртутный шарик липнет к контактам и как результат нужен больший угол для отключения и в это время контакт замыкает уже второй замыкатель, а сделав угол более острым между ними, нужен больше наклон для срабатывания сигнализатора. Вот такая мелкая, но значимая особенность.
