Блоки питания, преобразователи напряжения DIY, модули, электронные компоненты с Алиэкспресс

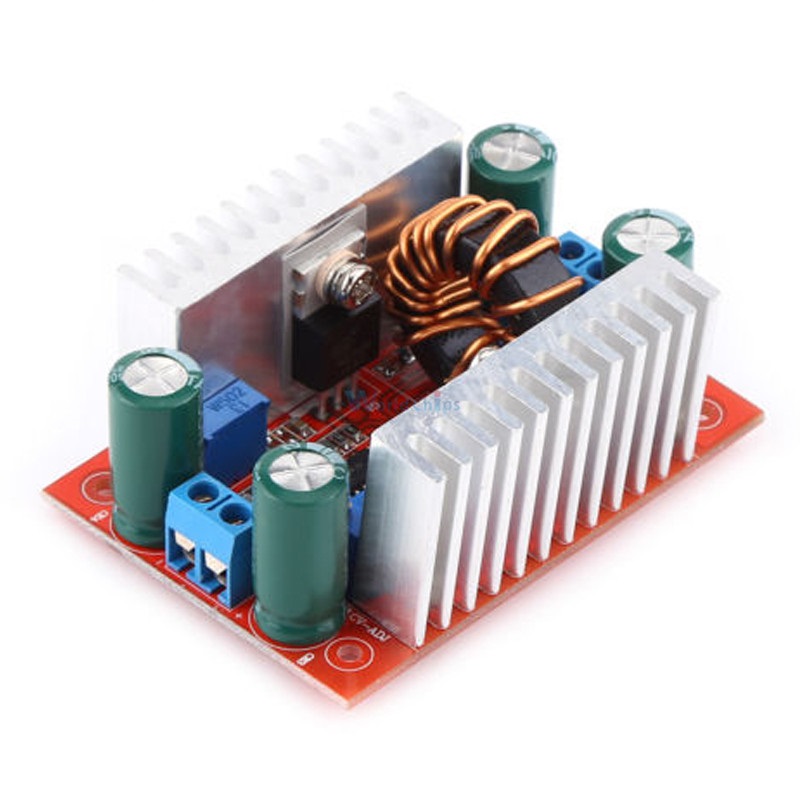

Мощность модуля: 400 Вт
Свойства модуля: неизолированный повышающий модуль (BOOST)
Входное напряжение: DC8.5V-50V
Входной ток: 15А (макс.) При превышении 8А необходимо принудительное охлаждение
Ток покоя: 10 мА (зависит от величины напряжения)
Выходное напряжение: 10-60В плавно регулируемое
Постоянный диапазон: 0,2-12A
Температура: от -40 до + 85 градусов
Рабочая частота: 150 кГц
Эффективность преобразования: до 96%
Защита от перегрузки по току: да
Защита от переполюсовки на входе: нет
Установка: 4 отверстия для винтов 2.55 мм
Способ подключения: винтовые клеммники
Размер модуля: 67мм х48мм х 28мм (ДхШхВ)
Масса: 60 г

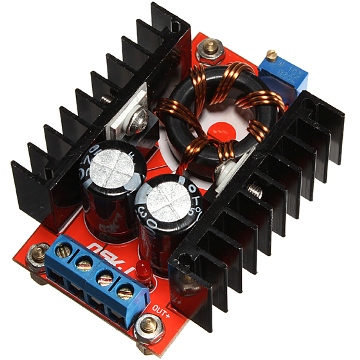

Повышающий преобразователь: 10-32 В до 12-35 В 150 Вт
Мощность: 150Вт 6А
Входное напряжение: 10 - 32 В
Выходное напряжение: 12-35 В постоянного тока (регулируемый)
Выходной ток: 6А (макс.)
Входной ток: 10А (МАКС.) (Более 10А с доп охлаждением)
Выходная мощность: естественное охлаждение 100 Вт (MAX), принудительное охлаждение 150 Вт (MAX).
Эффективность преобразования: 94% (при входе 19 В, 2,5 А, выходе 16 В)
Пульсация выхода: 2% (MAX)
Рабочая температура: промышленная (от -40 ° C до +85 ° C) (при температуре окружающей среды, более 40 градусов, необходимо уменьшить потребляемую мощность или улучшить охлаждение).
Температура полной нагрузки: 45 градусов
Ток холостого хода: средний 25 мА
Регулировка напряжения: ± 0,5%
Регулировка нагрузки: ± 0,5%
Динамическая скорость отклика: 200 мкс 5%
Защита от короткого замыкания: нет
Защита от обратного входа: Нет
Размер: 65 * 23 * 56,3 мм
Варианты применения:
Выходной регулируемый источник питания для транспортного средства, при питании 12 В на выходе может быть 14-35 В (свободно регулируемый), однако выходное напряжение не может быть меньше, чем входное напряжение.
Зарядное устройство. Вы можете использовать источник питания 12 В для зарядки аккумулятора более 12 В, например, аккумулятор 24 В.
Автомобильный блок питания для ноутбука: питание 12 В и отрегулировать выходное напряжения в соответствии с требованиями вашего ноутбука.
Регулировка синим потенциометром при использовании мультиметра для контроля напряжения.
Вращение по часовой стрелке повыщает напряжение, вращение против часовой стрелки понижает напряжение.
Если выходное напряжение модуля не меняется, крутите потенциометр против часовой стрелки на 20 оборотов или более.

Характеристики:
Размер: 67,5 мм х 41,5 мм х 14 мм
Входное напряжение: 3-35 В пост. При напряжение меньше 4 В, вольтметр не будет работать.
Входной ток: 9А (макс.)
Выходное напряжение: 3,5-35 В пост. Напряжение не можеть быть меньше входного.
Выходной ток: 6А (макс.).
Выходная мощность: 65 Вт (при входном и выходном напряжении более 20 В до 100 Вт).
КПД: 96% (МАХ).
Выходная пульсация: 40 мВ.
Диапазон вольтметра: 4-40В.
Погрешность +/- 0.1V.
Модуль обладает высокой выходной мощностью и эффективностью (до 96%). Выходная мощность может составлять до 65 Вт (и может дополнительно достигать 100 Вт при улучшении теплообмена).
Имеется вольтметр, чтобы четко отображать входное / выходное напряжение (можно выбрать, чтобы показать входное / выходное напряжение, нажав на кнопку). Когда горит светодиод «IN», вольтметр отображает входное напряжение; Когда горит светодиод «OUT», вольтметр отображает выходное напряжение. Мы также можем выключить светодиод вольтметра, сняв перемычки в точке «P3».
Можем легко отрегулировать напряжение с помощью встроенного потенциометра и встроенного вольтметра, не понадобится мультиметр при настройке. Очень удобно!!!
Защиты от переполюсовки нет.
IN +: вход плюс
IN-: вход минус
OUT +: выход плюс
OUT-: выход минус

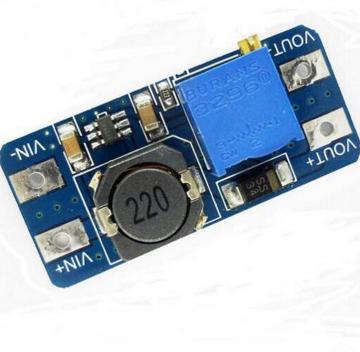

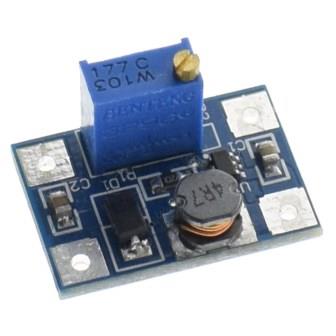

Максимальный выходной ток: 2А
Входное напряжение: 2 В и 24 В
Максимальное выходное напряжение: 5 В - 28 В
КПД:> 93%
Частота: 1,2 мГц
Точность: +/- 0,5%
Рабочая температура: -45/+85
Размеры мм: 37,2*17,2*14,0
Масса: 5г
Пиковый ток и выходной ток не более 2А
Крутим потенциометр: По часовй стрелке увеличиваем напряжение, против часовй стрелки снижаем.

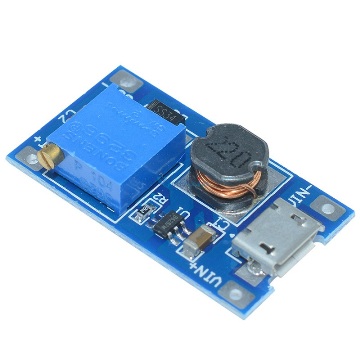

Питание от MicroUSB зарядки для мобильника или портативной зарядки (powerbank).
Характеристики:
Максимальный выходной ток: 2А (рекомендуется для использования в пределах 1А)
Входное напряжение: 2 В ~ 24 В
Максимальное выходное напряжение:> 28 В (рекомендуется для использования в пределах 26 В)
КПД:> 93%
Размер: 30 мм * 17 мм * 14 мм (Д * Ш * В)

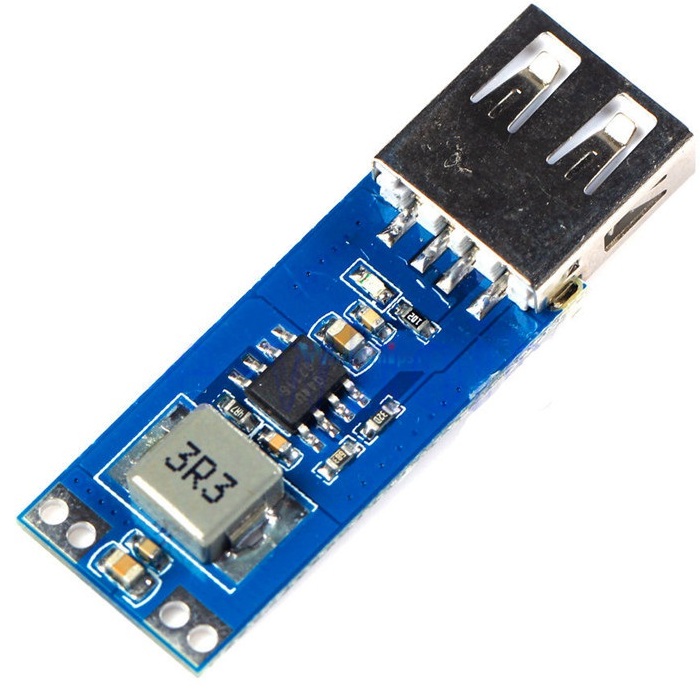

Вход: 2.5V (MIN) -5.5V (MAX)
Выход: 5V / 2A ± 5% (MAX), 1.5A длительно
КПД: 92%
Размер: L42 мм * Ш15 мм * В5 мм
Рабочая температура: -40 / -85
Частота: 1 МГц
Статическое энергопотребление: 80 мкА
Индикация работы: Синий светодиод горит, когда на выходе 5 В
Применение: для зарядки мобильных телефонов и других цифровых устройств.

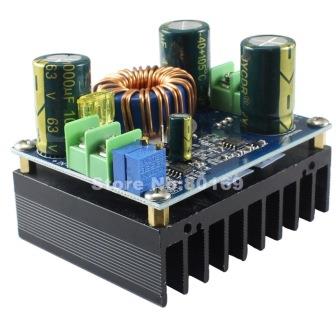

Модуль повышенной мощности 600 Вт
Входное напряжение: 12-60 В или 8-16 В по выбору
Широкое выходное напряжение (12-80 В) регулируемое
Выходной ток (0.1-12A) Регулируемый
Высокая эффективность
Сверхнизкое падение напряжения
Характеристики
Свойства модуля: неизолированный повышающий модуль (BOOST)
Входное напряжение: выбирается два диапазона входного напряжения (выбирается с помощью перемычки на плате)
1). Вход 8-16 В (в этом режиме входа, превышение сожжет модуль)
2). Вход 12-60 В (по умолчанию)
Входной ток: 16А (макс.). ПЕсли ток превышает 10А нужно принудительное охлаждение
Статический ток: 15 мА (от 12 до 20 В зависит от напряжения)
Выходное напряжение: 12-80 В (плавно регулируемое) (выход по умолчанию около 19 В)
Выходной ток: 12А Макс., Если более 10А нужно принудительное охлаждение
Диапазон постоянного тока: 0,1-12А
Выходная мощность: = входное напряжение * 10А, например: вход 12В * 10А = 120Вт, вход 24В * 10А = 240Вт, вход 36В * 10А = 360Вт, вход 48В * 10А = 480Вт, вход 60В * 10А = 600Вт. Если вам требуется более высокая мощность, два модуля можно использовать параллельно, например, если вам нужен выход 15А, затем подключите два модуля параллельно, тогда ток каждого модуля будет 8А.
Рабочая температура: от -40 ° C до + 85 ° C (если жарко нужно доп. охлаждение)
Рабочая частота: 150 кГц
Эффективность преобразования: до 95% (зависит от входного напряжения, выходного напряжения, тока и напряжения отключения)
Рабочая пульсация: около 100 мВ
Коэффициент регулирования нагрузки: около 0,2%
Уровень регулирования напряжения: около 2%
Защита от перегрузки по току: Да (вход превышает 17 А, автоматически снижает выходное напряжение, возможно, есть ошибки)
Защита от короткого замыкания: Да (вход с предохранителем на 20 А), двойная защита, более безопасная.
Защита от обратной полярности входа: Нет
Выход предотвращает обратный поток: Да
Установка: два 3мм винта
Электропроводка: клеммы.
Размер: 76 мм (L) * 60 мм (W) * 56 мм (высота, высота радиатора включена)
Вес нетто: 205 г
Применение:
Регулируемый блок питания, вход 12В, выход 12-80В регулируемый.
В качестве автомобильного блока питания, блока питания для вашего ноутбука / КПК и т. Д.
Драйвер мощного светодиода.
Инструкции:
Выберите диапазон входного напряжения. Диапазон входного напряжения по умолчанию составляет 12-60 В. Если вам нужен вход 8-16В, поставьте перемычку на плате (посмотрите на рисунки).
Метод регулировки выходного тока:
Отрегулируйте потенциометр CV, в соответствии с вашей батареей или светодиодом, установите значение выходного напряжения в соответствии с вашими потребностями.
Отрегулируйте потенциометр CC примерно на 30 кругов против часовой стрелки, доведите выходной ток до минимума. Подключите светодиод, отрегулируйте потенциометр CC на нужный ток. Если вы заряжаете батарею, батарея сначала должна полностью разрядиться, а затем подключиться к выходу, настроить потенциометр CC на желаемый ток. Не используйте способ короткого замыкания для регулировки тока, потому что специальная структура цепи повышающего преобразователя не может регулироваться так.

Бустерный модуль LC SX1308 с микросхемой SX1308.
Широко используется в сетевых продуктах 3G, цифровых продуктах, мобильных источниках питания, батареях, оборудовании.
Потенциометр многооборотистый 10 оборотов, в зависимости от напряжения может регулировать в узком диапазоне оборотов.
Частота колебаний: 1,2 МГц
КПД: 95%
Цепь имеет защиту от короткого замыкания, функцию защиты от перегрева.
Регулирует выходное напряжение потенциометр на 10 кОм.
Максимальное входное напряжение: DC 2-24В
Максимальное выходное напряжение: DC 2-28В
Частота переключения: 1,2 МГц
Максимальный выходной ток: 2А

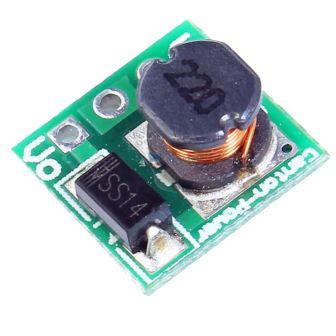

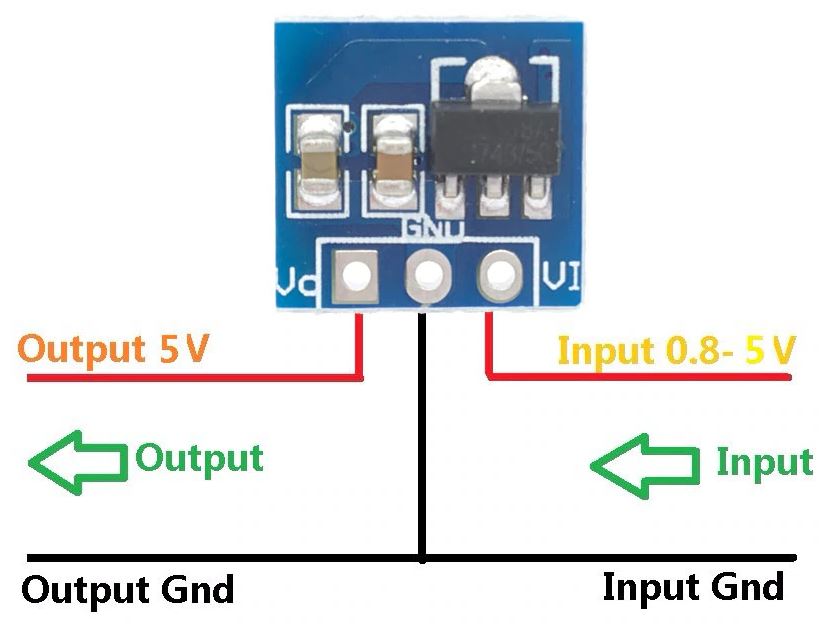

Входное напряжение: 0,9-5 В, выходное напряжение: 5 В
Максимальный выходной ток: 480 мА
Пусковое напряжение: 0,8 В; выходной ток: 7 мА
Входное напряжение: 1-1,5 В, выходное напряжение 5 В, ток 40-100 мА
Входное напряжение: 1,5-2 В, выходное напряжение 5 В, ток 100-150 мА
Входное напряжение: 2-3 В, выходное напряжение 5 В, ток 150-380 мА
Входное напряжение:> 3 В, выходное напряжение 5 В, ток 380-480 мА
Рабочая частота: 150 кГц
Типичная эффективность преобразования: 85%
Монтажное расстояние контактов: 2,54 мм
Размер: 11 * 10.5 * 7.5mm
Обратите внимание:
Входное напряжение должно быть не более номинального напряжения, иначе модуль сгорит
Входная мощность должна превышать выходную мощность, иначе выходное напряжение будет меньше номинального напряжения.
Выходная нагрузка должна быть не более номинальной, иначе выходное напряжение будет меньше номинального.

При входном напряжении 3,2 В - 32 В на выходе максимум 38 В
Выходное напряжение: плавно регулируемое напряжение постоянного тока от 4 до 38 В
КПД (96%) от максимального выходного тока для 4 А.

Низкая пульсация на выходе, высокочастотный конденсатор уменьшает пульсации на выходе.
Подходит для светодиодного драйвера.
Входное напряжение: 5-40В.
Выходное напряжение: 1,2-35В (с плавной регулировкой).
Выходной ток: 9А (при температуре выше 65 ° C нужно дополнительное охлаждение).
Выходная мощность 0,2-9 А (регулируемая) : максимальная мощность составляет около 300 Вт
Размер: прибл. 6,5 * 4,8 * 2,4 см (длина * ширина * высота)

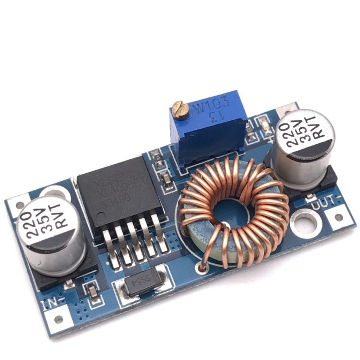

XL4005 5A DC-DC понижающий преобразователь
Характеристики:
Входное напряжение: 5-32 В
Выходное напряжение: 0,8-30 В, непрерывно регулируемое
Выходной ток: 0-5 А, рекомендуется не более 3,5 А
Выходная мощность: рекомендуется использовать в пределах 75 Вт, более 50 Вт с доп. охлаждением
Рабочая температура: - 40 ~ + 85 градусов
Рабочая частота: 300 кГц
КПД преобразования: до 92%
Регулировка нагрузки: S (I) 0,8% или менее
Регулирование напряжения: S (U) 0,8% или менее
Защита от короткого замыкания: (ограничение тока 8 А)
Защита от перегрева: отключение выхода
Защита от переполюсовки: нет
Способ установки: 2 винта 3 мм
Подключения: пайка, V - IN для входа, V - OUT для выхода
Размер: 43 * 21 * 14 мм (Д * Ш * В)
Вращение по часовой стрелке повышает напряжение, вращение против часовой стрелки снижает напряжение
Если выходное напряжение модуля не можете отрегулировать, крутите потенциометр он многооборотистый 20 оборотов.
