Зарядка аккумуляторов Li Ion 18650

К аккумуляторам 18650 уже многие привыкли, чаще всего они используются в мощных фонарях, Power Bankах (переносные зарядка для телефона), в батареях ноутбуков и много где еще. Если устройство предполагает замену или внешнюю зарядку аккумуляторов, то самодельная зарядка вполне может вам пригодиться, ведь совсем дешевые китайские часто постепенно убивают аккумуляторы.

Схема зарядки литиевых аккумуляторов

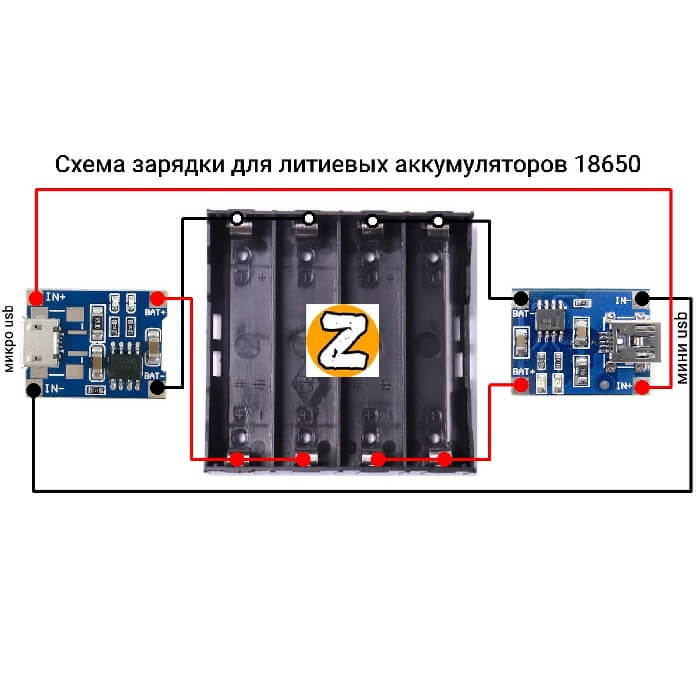

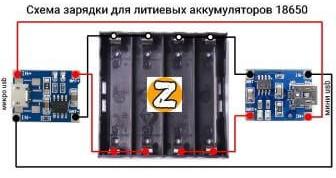

Схема зарядки для литиевых аккумуляторов формата 18650


В схеме зарядного устройства для аккумуляторов формата 18650 использовал 2 платы заряда TP4056, одну с разъемом микро usb, а другую с мини usb. Они подключены параллельно, поэтому не важно к какой подается питание, оно поступает сразу на обе платы. Почему 2 платы, а не одна? Одна плата выдает ток 1А, если растягивать ее на 4 банки, то получается очень низкий ток заряда 250 мА и заряжаться будет банально долго, с двумя платами ток уже по 500 мА на банку и заряд в 2 раза быстрее. Ток в 2А может выдать хорошая зарядка для телефона, это доступно и удобно. Можно использовать и 4 платы по одной на банку, но возникает вопрос, где взять достаточно мощный источник питания нужно 4А при 5 вольтах иначе затея не имеет смысла. У меня на примете таких нет. Если важна скорость заряда то вставляйте по одной банке на каждую сторону, держать условно поделен на 2 половины видно по проводам. А если нужно больше банок и скорость не критична, то заполнять можно все ячейки.
