Как сделать компрессор для гаража из старого холодильника, пустого баллона и кучки разных железок?

Не стандартный и удобный компрессор из холодильника для гаражных мелочей, продуть, подкачать и даже мелкого пневмо инструмента.

Пошаговую инструкцию как сделать компрессор для гаража посмотрите в видео, а тут кратко поделюсь ключевыми особенностями. Почему собрал на обычной хозяйственной тележке? Да потому что не хочу таскать тяжелый компрессор на руках, общий вес больше 20 кг, не хочу наклоняться и перекатывать его согнувшись. Компрессор от холодильника тихий, работает от сетевого напряжения, качает высокое давление, доступен, из минусов низкая производительность, любит плеваться маслом и требует его доливать. Баллон от фреона оптимальный по объему ресивер для такого компрессора, легкий, можно дешево достать. Установил китайский датчик давления с диапазоном от 6 до 8 атмосфер, при 8 отключается при 6 включается. Можно купить и регулируемый датчик, но понадобится реле для его подключения иначе не выдержит сетевое напряжение.

Что понадобилось для сборки

Набор воблеров с Алиэкспресс

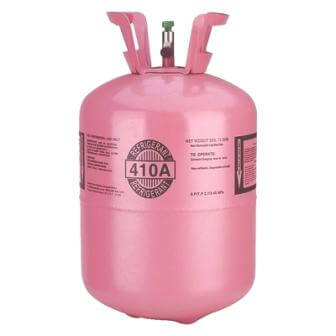

Баллон из под фреона
Рыболовные катушки
Манометр на 10 атм
Камеры для рыбалки
Датчик давления 90-120PSI
Самоподсекающие удочки
Крест 1/2
Светодиодное освещение

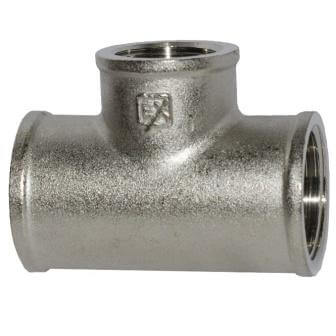

Тройник 1/2
Powerbank по скупердяйски

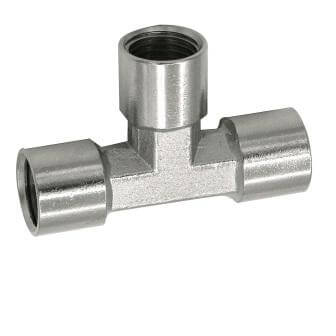

Тройник 1/4
Набор воблеров с Алиэкспресс
Обратный клапан 1/2
Рыболовные катушки

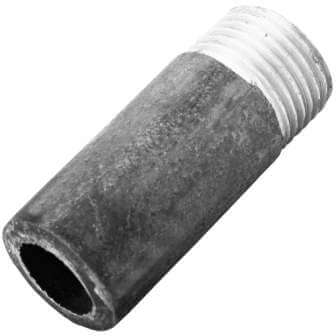

Сгон 1/2
Камеры для рыбалки

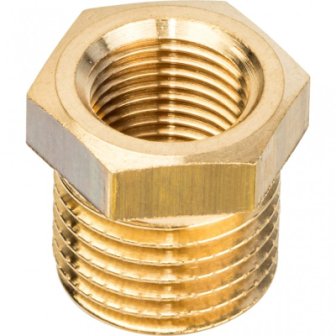

Футорка 1/4х3/8 (переходник для датчика)
Самоподсекающие удочки
Переходник 1/2х1/4
Светодиодное освещение

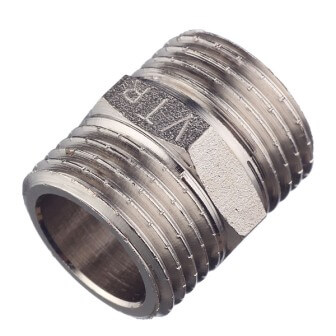

Бочонок 1/2
Powerbank по скупердяйски

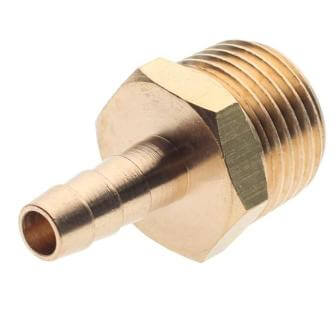

Переходник 1/2 на штуцер 6мм
Набор воблеров с Алиэкспресс

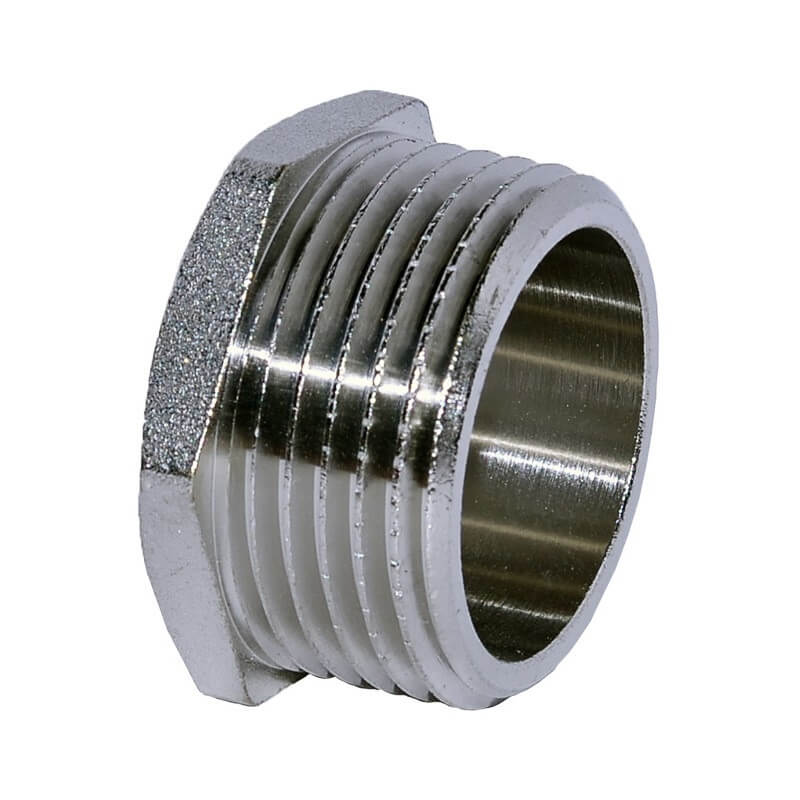

Заглушка 1/2
Рыболовные катушки

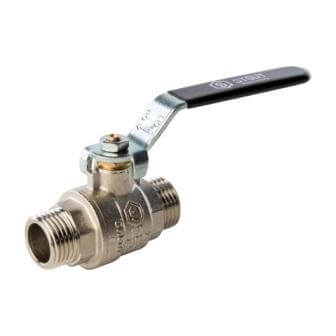

Кран 1/2 папа-мама
Камеры для рыбалки

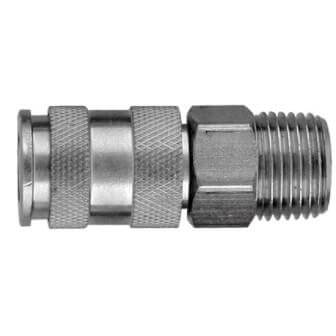

Быстросъем 1/2

Внешний вид компрессора

Компрессор собран вопреки классической схеме с лежащим ресивером и компрессором над ним. Мой вариант позволяет быстро и легко перекатывать даже не наклоняясь. Он занимает меньше места на полу. Центр тяжести в самом низу благодаря чему компрессор очень устойчив. Мне нужен был именно удобный мобильный вариант, а таскать более 20 кило, ну знаете спина не казенная. Старая хозяйственная тележка показалась отличным вариантом, компактная, легкая. Таким компрессором можно не только колеса подкачивать или пыль сдувать, емкость баллона около 25 литров, при 8 атмосферах запас около 200 литров воздуха. Можно пользоваться пневмоинструментом с низким расходом воздуха, пневмомолотки, степлеры, гайковерты. Для гаражного использования у него есть достаточный потенциал.

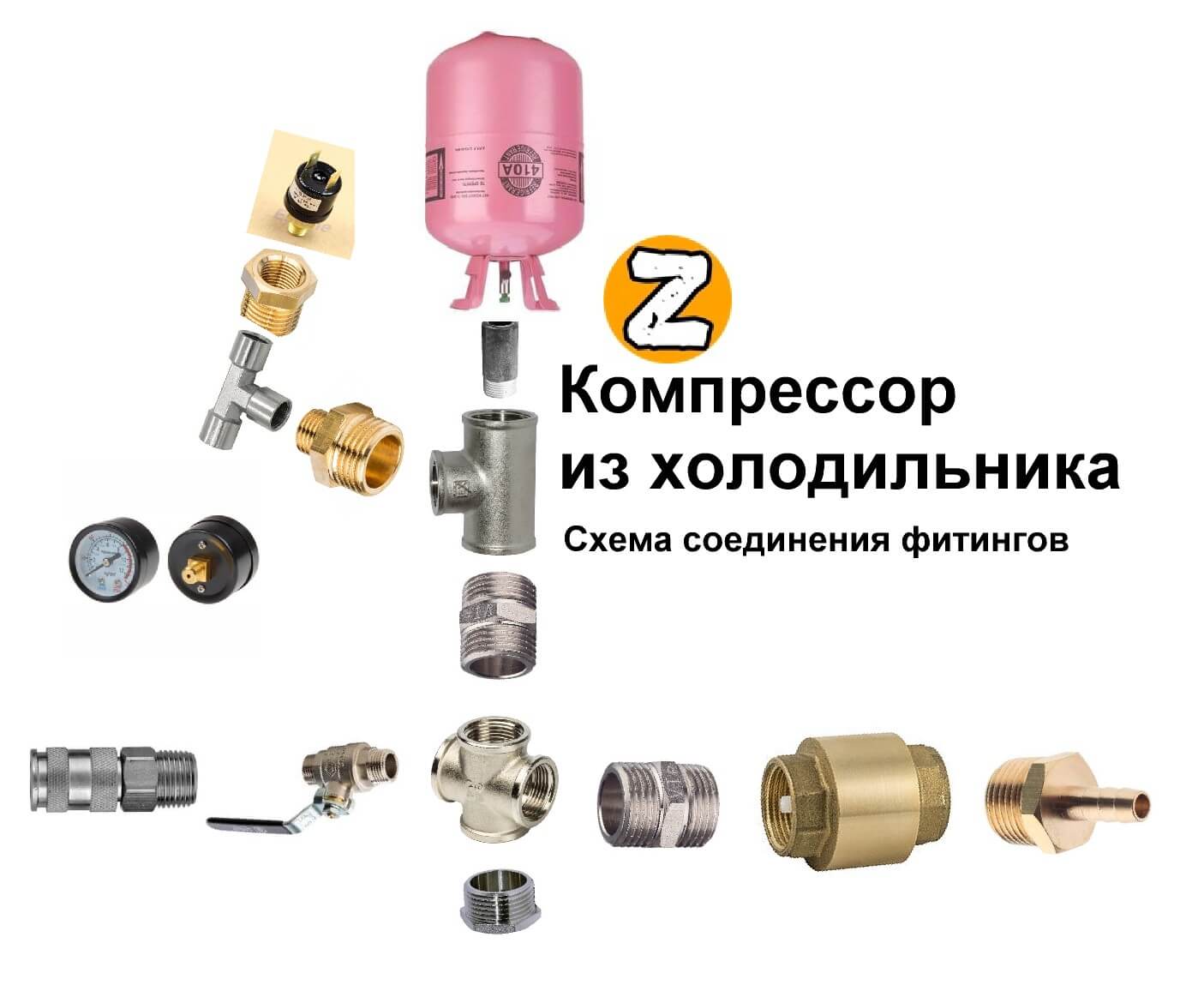

Схема соединения фитингов с ресивером

При сборке магистрали использовал самые доступные водопроводные фитинги на 1/2 дюйма. С компрессора воздух через штуцер и обратный клапан попадает к ресиверу, манометру, датчику давления и на выход через кран. Ты можешь соединить так как тебе удобно, тут полет фантазии. Сгон был приварен к ресиверу из фреонового баллона. Поскольку система была еще не опробована, все соединения уплотнены фум лентой, как отработаю контрукцию, соединю на анаэробный герметик, так крепче и надежней.


Регулятор давления для компрессора с влагоуловителем

Для компрессора очень не хватает редуктора давления. Накачивать колеса он не нужен, а вот при подключении простого пневмоинструмента очень важен. Да и расход воздуха будет уже не такой быстрый, потому что в пустую вылетать не будет. На алиэкспресс я заказал регулятор давления, но не совсем простой. Компрессор от холодильника очень любит плеваться маслом и в смести с конденсатом образуется белая эмульсия, это вообще не прикольно и пропускать ее через редуктор к потребителям не вариант от слова совсем. Поэтому регулятор давления со специальным отстойником отделителем и фильтром всей этой гадости. Вобщем получилась дважды полезная вещь. Но не смотря на это я все же планирую собрать большой осушитель для компрессора из копуса фильтра для воды, надеюсь долго это не затянется и я покажу вам результат такого внедрения.
