Освещение в палатку для зимней или ночной рыбалки от аккумулятора своими руками

Комплектующие

Светодиодная лента 35х28 влагозащищенная
ПОСМОТРЕТЬ / ПОСМОТРЕТЬ
мощность поменьше, но и менее прожорливая, но для освещения хватит
Светодиодная лента 50х50 5м влагозащищенная
ПОСМОТРЕТЬ / ПОСМОТРЕТЬ
очень мощная и прожорливая, но можно использовать длину намного меньше чем у 35х28. нужен алюминиевый профиль для охлаждения
Шим контроллер
ПОСМОТРЕТЬ / ПОСМОТРЕТЬ
включатель и регулятор яркости в одном лице (схема ниже) очень удобная и простая в подключении плата
Светодиодная матрица 17 см 12в с двумя рядами кристаллов
ПОСМОТРЕТЬ / ПОСМОТРЕТЬ
варианты за 40 рублей с одним рядом кристалов, будьте внимательны, жрет много светит холодным и очень ярко
Модуль управления светом с пультом ДУ
без разъемов ПОСМОТРЕТЬ / ПОСМОТРЕТЬ
если планируете собирать полноценный пульт с пайкой
с разъемами ПОСМОТРЕТЬ / ПОСМОТРЕТЬ
если паяльник не ваш инструмент, то это ваш вариант
Комплект разъемов 5,5 мм
ПОСМОТРЕТЬ / ПОСМОТРЕТЬ
удобно, в одном месте все что нужно
Переходники разветвители 5,5 мм
ПОСМОТРЕТЬ / ПОСМОТРЕТЬ
это нужно чтобы собрать без паяльника, разводить питание с аккумулятора
Стабилизатор на LM 2596
ПОСМОТРЕТЬ / ПОСМОТРЕТЬ
для регулировки мощных потребителей, свет, вентилятор и т.п.
Понижающий модуль маленький
ПОСМОТРЕТЬ / ПОСМОТРЕТЬ
для понижения напряжения, я использовал в подключении usb разъема
Удлинитель с разъемами 5,5 мм от 1 до 5 м
ПОСМОТРЕТЬ / ПОСМОТРЕТЬ
лучше купить чем паять самому, экономит время, надежно, герметично
Светодиоды 5 мм
ПОСМОТРЕТЬ
 / ПОСМОТРЕТЬ с проводом
для подсветки лунок, удобно использовать готовые разъемы с прводом типа тех, что ниже припаяв светодиод с резистором на 1 кОм
Разъемы 5,5 мм с мягким проводом
ПОСМОТРЕТЬ / ПОСМОТРЕТЬ
для пайки к светодиодной ленте и другим потребителям, соединение батареи и блока
Стабилизатор напряжения LM 317T
ПОСМОТРЕТЬ / ПОСМОТРЕТЬ
для слабых потребителей типа подсветки лунок или вентилятора от кулера на теплообменнике
Цифровой вольтметр
ПОСМОТРЕТЬ / ПОСМОТРЕТЬ
видеть реальное напряжение наиболее точный способ контролировать заряд, обычные индикаторы не всегда точны и размер больше, выбирать вам
Прочие детали для сборки не требующие пояснений
Термоусадка метражом
Термоусадка прозрачная
Тактовая кнопка с высокой подвижной частью
Красные круглые кнопки
Потенциометр на 5 Ком
Ручки для потенциометров
USB разъем
Разъемы 5,5 мм "папа"
Разъемы 5,5 мм "мама"
Заглушки на разъемы

Пригодится в хозяйстве
Мощный налобный фонарь
Термофен настольный 300С
Нормальный китайский шуруповерт на литиевых аккумуляторах
Оптимальный набор ступенчатых сверл
Клеевой пистолет с узким длинным носом, очень удобно

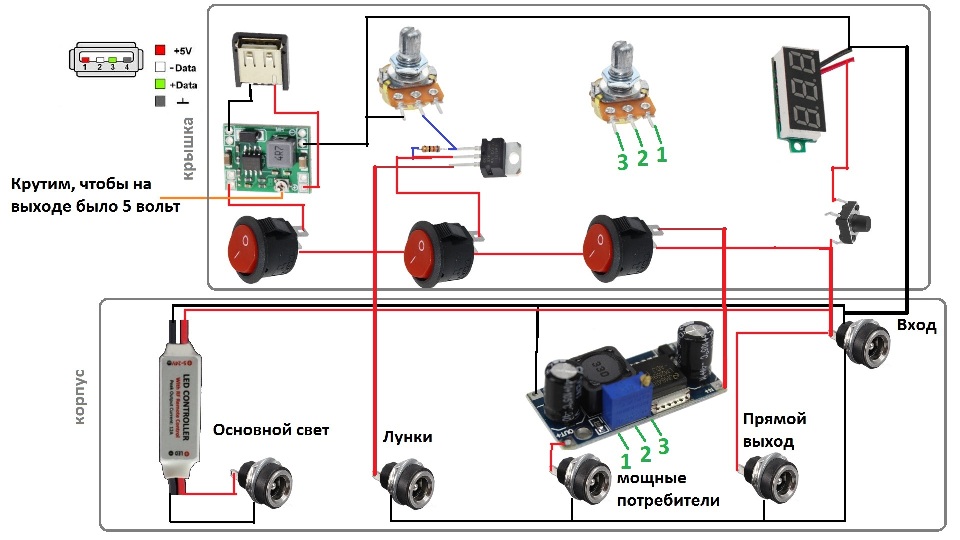

Схема собранного пульта из того, что было

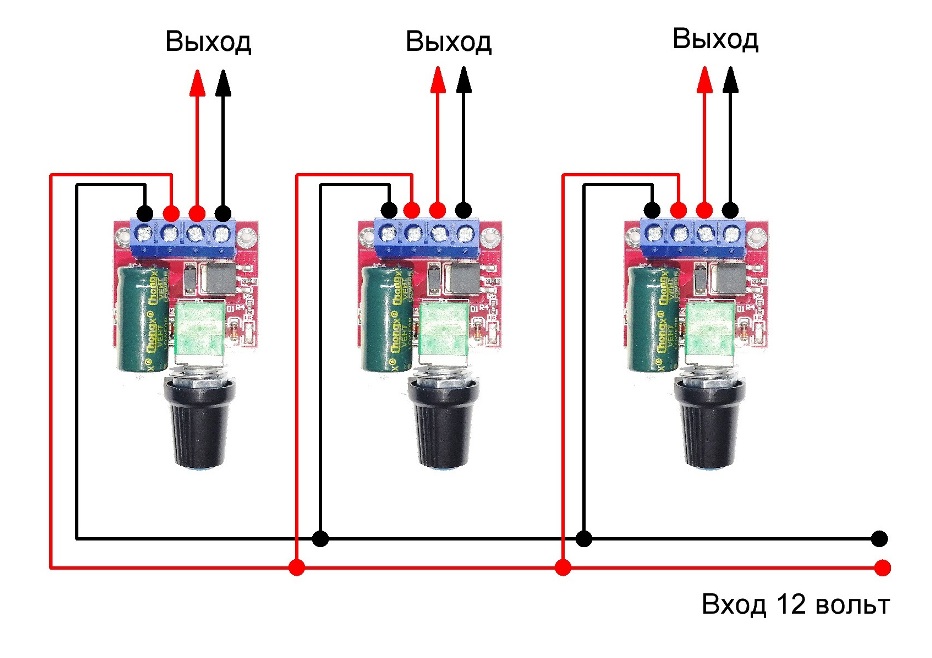

Схема пульта на шим контроллерах


Краткое описание

Освещение в палатке во время зимней рыбалки необходимо каждому, кто ловит рыбу в ночное время. Вариантов много, от газовых ламп и простых фонарей до обычных парафиновых свечек. Эти способы затратные, каждый раз приходится покупать расходные материалы. Я, как и многие рыболовы решил использовать светодиодное освещение для решения этих задач, оно экономное, яркое, компактное и при этом требует только зарядки аккумулятора. Если посчитать в перспективе, то это выгодное решение, а самая затратная деталь — это аккумулятор. В этом видео я покажу, как начал делать свет в палатку, а также мой вариант подсветки лунок с регулируемой яркостью.

Как сделать сборку 12 вольт из литиевых аккумуляторов

Тут можно почитать, как сделать аккумулятор на 12 вольт любой емкости по желанию, сгодится и для освещения палатки и для питания подводной камеры. Сборку аккумулятора для камеры очень подробно раскрыл на этой странице.
