Переделка шуруповерта на литиевые аккумуляторы 18650 на 12 или 14 вольт

Переделка аккумулятора шуруповерта на литиевую батарею - это скорее необходимость, чем просто желание. Причин переделки несколько, первая и самая основная - это умерший родной Ni MH аккумулятор, вторая - это малая емкость родной батареи и большое время зарядки, третья - руки чешутся это сделать. Для этого процесса много знаний не нужно, но многие не знают как это сделать, какие комплектующие нужны и где их взять.

Надо понимать, что цифры на шуруповертах 12, 14, 16, 18, 20 вольт это условные значения, потому как батарея не выдает все время одно напряжение, она работает в диапазоне. Для примера возьмем 12 вольтовый шуруповерт, как самый популярный. Напряжение его батареи составляет 10 вольт при полностью разряженном и 14 вольт при максимальном заряде. В батарее 10 последовательно соединенных аккумуляторов напряжением от 1 до 1,4 вольта каждый. Отсюда и этот диапазон напряжений, его можно пересчитать для каждого вольтажа. Важно знать, что диапазон напряжений работы шуруповерта немного шире, чем предполагает аккумулятор, поэтому четкое соблюдение напряжений до 1 вольта не обязательно.


Компоненты для переделки шуруповерта на литиевые аккумуляторы 18650

Высокотоковые аккумуляторы формата 18650

Высокотоковые аккумуляторы формата 18650

Для получения 12 вольт нужно соединить 3 аккумулятора последовательно. Для увеличения емкости нужно добавить еще 3 аккумулятора и соединить их параллельно с первыми.

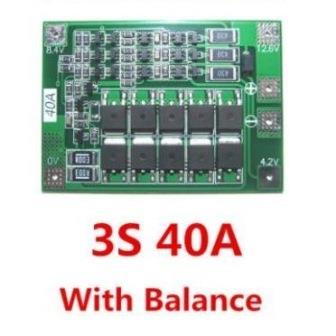

Плата BMS контроллер для аккумуляторов с баллансировкой

Плата BMS контроллер для аккумуляторов с баллансировкой

Плату необходимо брать помощнее, ток может достигать 35А и слабые платы будут уходить в защиту.

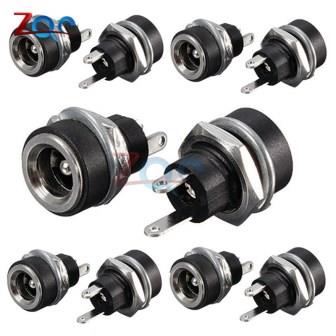

Разъем 5,5 мм для зарядки аккумуляторов

Разъем 5,5 мм для зарядки аккумуляторов

В блок аккумуляторов необходимо будет установить стандартный разъем для зарядки аккумуляторов. Стандартная зарядка уже неподойдет.

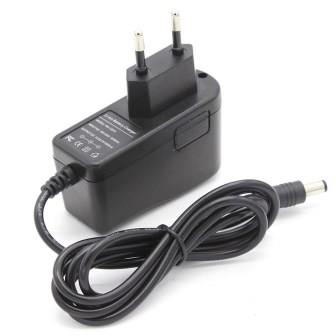

Зарядка для литиевых аккумуляторов на 12 вольт

Зарядка для литиевых аккумуляторов на 12 вольт

Стандартная зарядка от шуруповерта не подойдет для литиевых аккумуляторов. Нужна специальная с напряжением 12,6 вольта и током 1 ампер.
