Как сделать компрессор из автомобильного компрессора и огнетушителя без сварки

Собрал компрессор сохранив функциональность автомобильного насоса, расширив его возможности добавив всего несколько деталей. Ресивер тоже получился автономным со стандартными разъемами подключения.

Пошаговую инструкцию как сделать компрессор из автомобильного компрессора посмотрите в видео, а тут поделюсь ключевыми особенностями, возможными доработками и другими полезностями. Одним из условий было оставить штатный функционал компрессора и возможность, как и раньше, возить в машине. Пневмопровод на ресивере из огнетушителя позволяет ему быть автономным и имеет стандартные разъемы. Компрессор при необходимости крепится на ресивере, но это не обязательно, качает высокое давление, доступен, из минусов низкая производительность. Баллон огнетушителя по объему подходит как ресивер для такого компрессора, легкий, можно дешево достать, компактен, как альтернативу можно взять баллон от фреона. Установил китайский датчик давления с диапазоном от 6 до 8 атмосфер, при 8 отключается при 6 включается. Можно купить и регулируемый датчик, но понадобится реле для его подключения иначе не выдержит сетевое напряжение.

Что понадобилось для сборки

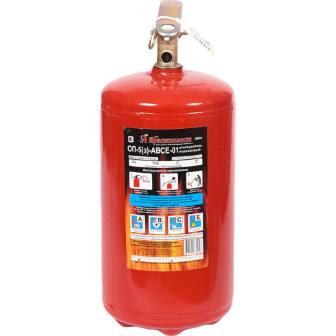

Огнетушитель ОП-5
Огнетушитель ОП-5

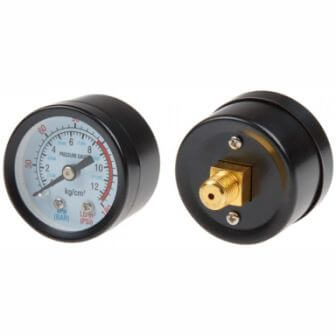

Манометр на 10 атм резьба 1/8
Манометр на 10 атм резьба 1/8

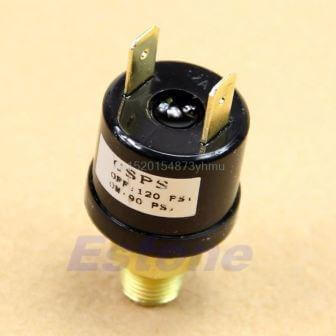

Датчик давления 90-120PSI
Датчик давления 90-120PSI

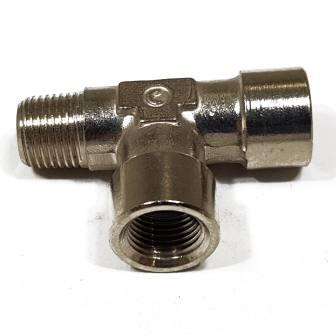

Тройник 1/8 FFM
Тройник 1/8 FFM

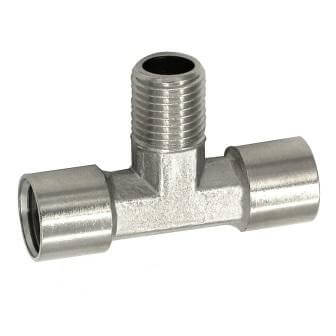

Тройник 1/4 FMF
Тройник 1/4 FMF

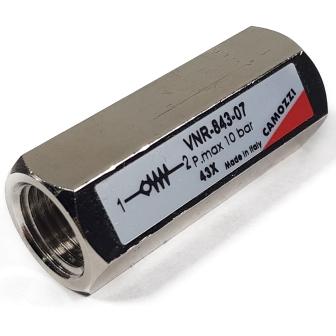

Обратный клапан 1/4
Обратный клапан 1/4

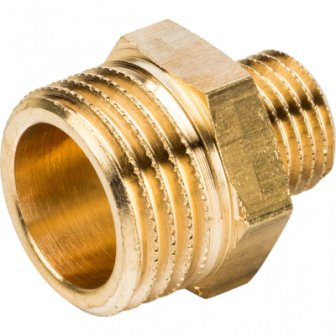

Ниппель переходник 1/2х1/4
Ниппель переходник 1/2х1/4

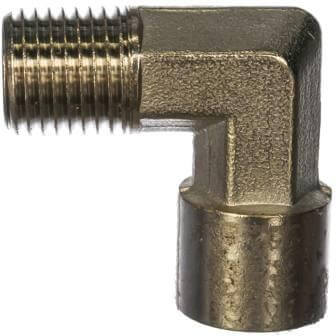

Угол 1/4
Угол 1/4

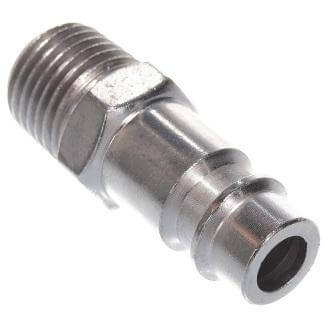

Быстросъем 1/4
Быстросъем 1/4

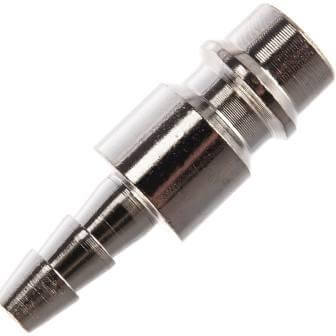

Быстросъем - елка 6мм
Быстросъем - елка 6мм
Быстросъем мама - елка 6мм
Быстросъем мама - елка 6мм

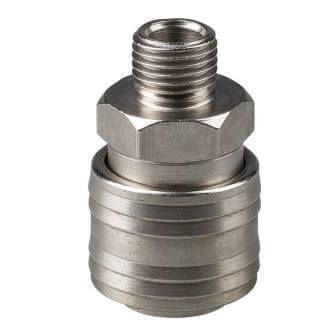

Быстросъем мама 1/4
Быстросъем мама 1/4

Внешний вид компрессора


У компрессора типичный вид, горизонтальный ресивер, на нем закреплен насос и все это соединено пневмороводом. На огнетушителе родная резьба М30х1,5 или М24х1,5, можно найти такой переходник на 1/2 дюйма и вообще обойтись без сварки. Временно компрессор можно притянуть стяжками к рессиверу.

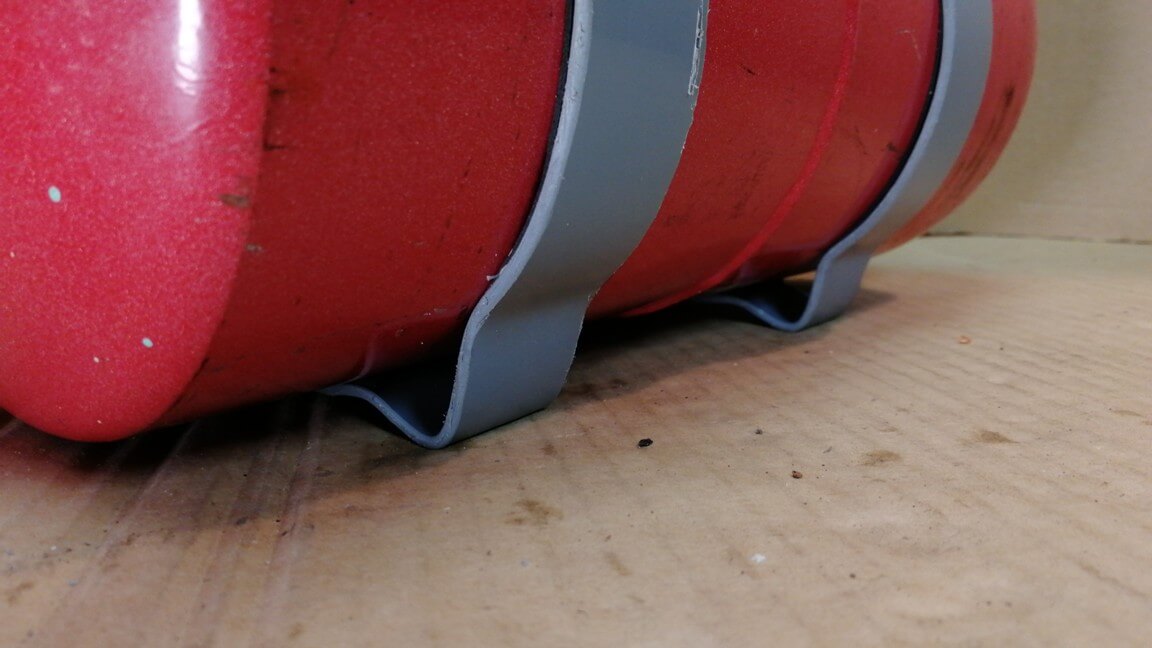

Ноги из ПВХ трубы 110мм


Чтобы это добро не падало сделал ножки из пластиковой 110 канализационной трубы, чтоб она легко гнулась нужно погреть феном, дело не сложное и при наличии небольшого опыта и оснастки можно получить неплохой результат. Приклеил их на скотч, чтоб не отваливались.

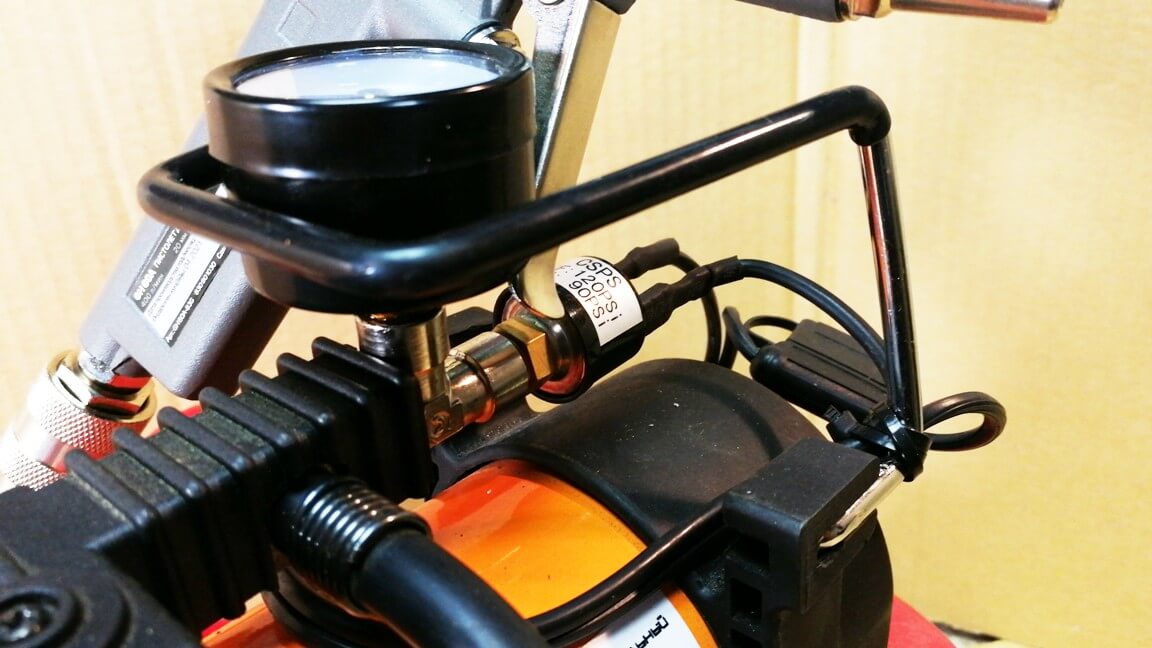

Датчика давления на компрессоре


Вместо штатного манометра вкручен тройник, для подключения датчика. При желании можно оставить штатный манометр, поменяв местами датчик и манометр на фото и повернув тройник в бок, чтоб датчик вверх не торчал.

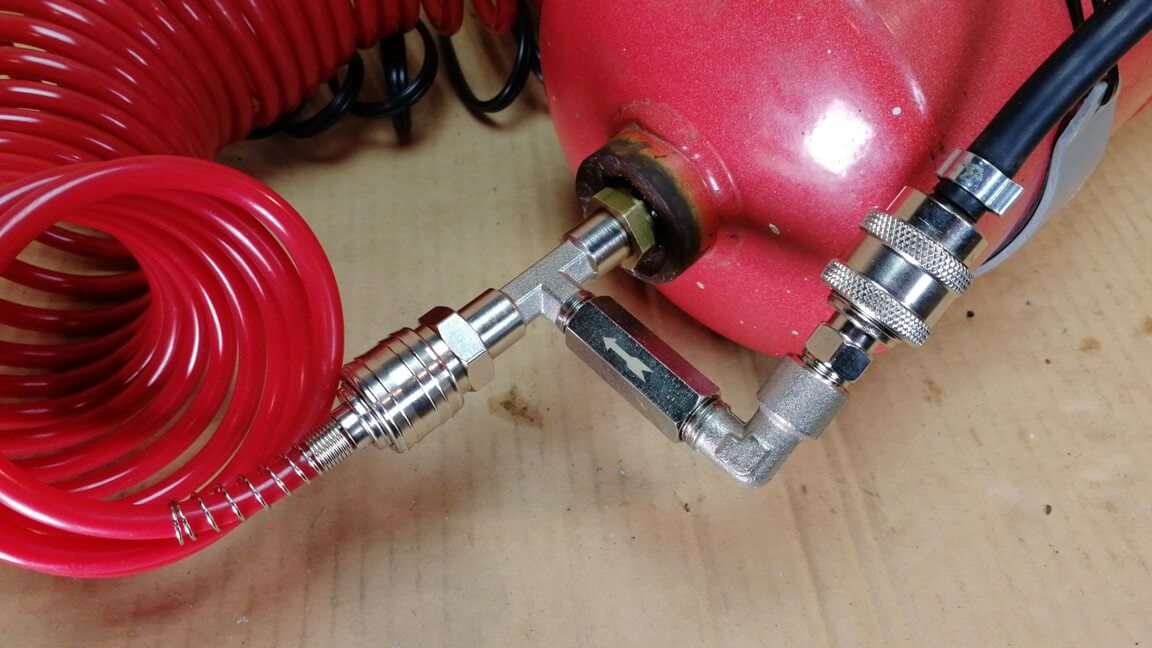

Пневмопровод на ресивере


Тут без обратного клапана никак, в компрессоре из холодильника это прокатило, но не тут. Кран на мой взгляд не нужен, в быстросъеме клапан его хватает. Шлан от компрессора укоротил, чтоб дотягивался до разъема, шланг зажал ушковым хомутом, очень удобно.

Регулировка давления и влагоотделение

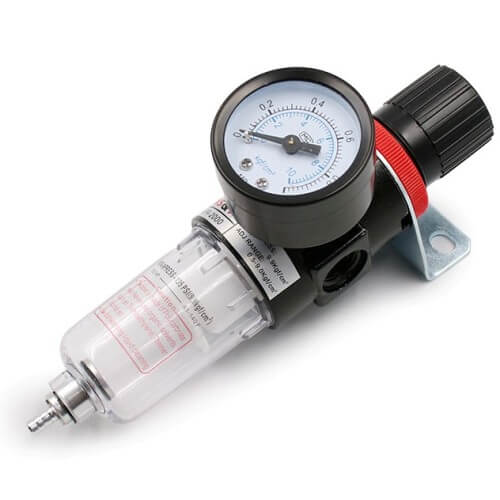

Регулятор давления для компрессора с влагоуловителем

Для компрессора очень не хватает редуктора давления. Накачивать колеса он не нужен, а вот при подключении простого пневмоинструмента очень важен. Да и расход воздуха будет уже не такой быстрый, потому что в пустую вылетать не будет. На алиэкспресс я заказал регулятор давления, но не совсем простой. В воздухе по любому будет образовываться конденсат и как раз в этом влагоотделителе осядет его большая часть, проверено на большом пескоструе. Поэтому регулятор давления со специальным отстойником отделителем и фильтром всей этой гадости. Вобщем получилась дважды полезная вещь. Но не смотря на это я все же планирую собрать большой осушитель для компрессора из копуса фильтра для воды, надеюсь долго это не затянется и я покажу вам результат такого внедрения.
