Камера для рыбалки своими руками

На этой странице собраны все варианты подводных камер для рыбалки сделанных своими руками из доступных и не дорогих готовых элементов, остается все правильно соединить.

С этой камеры все началось

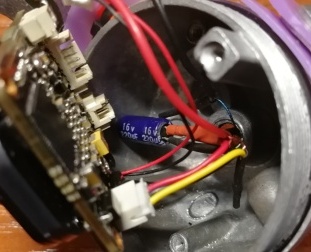

Для этой купил все в Китае

А это вариант "Макси"

Думал о карманном варианте

Четвертая версия подводной камеры собранной на модуле IMX 322

Это последняя версия камеры собранная мной для рыбалки, для нее использовал модуль Sony IMX 322 с чувствительностью 0,0001 Lux это позволяет камере видеть при уровне освещения, как безлунной ночью. Это точно поможет лучше видеть на большой глубине под водой. ИК подсветка показала себя не с лучшей стороны, поэтому решил попробовать сделать светодиодную на печатной плате собственного изготовления.

Делаем LED подсветку вместо ИК. Пошаговая инструкция.

ИК подсветка показала себя не с лучшей стороны, поэтому решил попробовать сделать светодиодную на печатной плате собственного изготовления. Сделать это не сложно, убедился на собственном опыте.

Настраиваем OSD меню на подводной камере для рыбалки

Собрать подводную камеру для рыбалки своими руками - сделали, заменить ИК подсветку на LED - сделали, нужно настроить чувствительность камеры через OSD меню - именно об этом и пойдет речь, потому как тема мало изученная, и тут можно сильно накосячить по незнанию. Меню лучше настраивать под наиболее частые условия применения. Как только наберу достаточно опыта в понимании какие настройки должны быть для тех или иных условий, обязательно поделюсь на этой странице.

Подводная камера, как сделать по умному?

В этом видео постарался собрать все вопросы возникающие при сборке подводной камеры своими руками. Каждый компонент для сборки подбирается под конкретные условия рыбалки. Вы пробовали искать рыбу с камерой имеющий большой 7 дюймовый монитор не влезающий в карман? В руках не потаскаешь, там бур и удочка. А сколько жил вам нужно в кабеле 3, 4, 5? С типом подсветки определились для работы камеры на большой глубине? Аааа у вас всего 2 метра и она вообще не нужна, ну да бывает, тогда зачем заморачиваться с ней? А если 15 метров и мутная вода? Вопросов много и чем больше вы их выпишите, тем правильнее сделаете выбор.

Описание подводной камеры для рыбалки

.jpg

В изготовлении подводной камеры ничего особо сложного нет, поэтому справится любой человек имеющий примитивный набор инструмента и немного понимающий зачем там нужны все эти провода. Альтернатива - это готовые подводные камеры. Постараюсь кратко и по делу описать, как я собирал последний вариант камеры на сенсоре Sony IMX 322, многие делают на 225 или 307 сенсорах их характеристики схожи, хотя у 225 чувствительность послабее. Начну с соединения всех частей камеры, на картинке схема подключения, использованного в последнем варианте камеры, хотя оно везде такое.

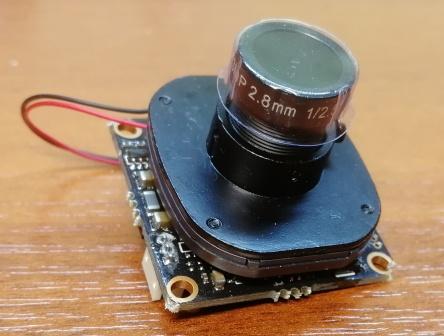

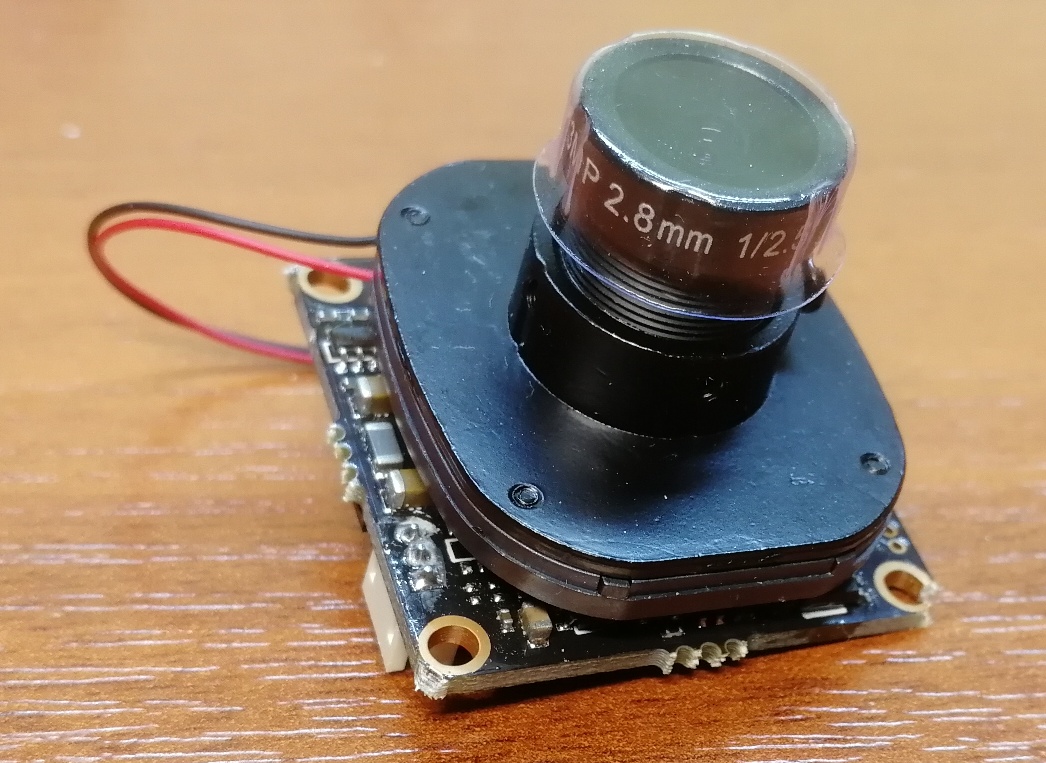

Плата камеры Sony IMX 322 была куплена на Алиэкспресс, с ней в комплекте уже были объектив и стандартный кабель подключения, имеющий пульт для настройки внутреннего OSD меню камеры. Кстати, если купленная камера не выдает изображение, нужно на пульте нажать и держать влево (left) около 5 секунд, камера должна переключиться в обычный режим. Чувствительность 0,0001 Lux – это круто и соответствует количеству света в безлунную ночь. Чудес не бывает и за такую чувствительность мы платим частотой обновления кадров, она снижается до минимума, проведя рукой в темноте перед камерой, вы увидите размазанное пятно, наверно так и снимают видео про призраков и привидений.

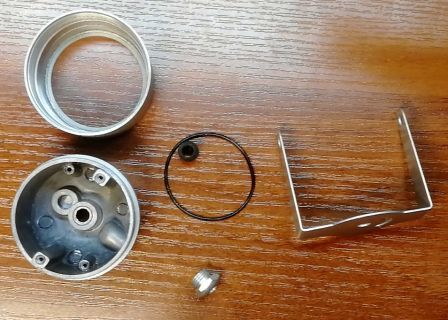

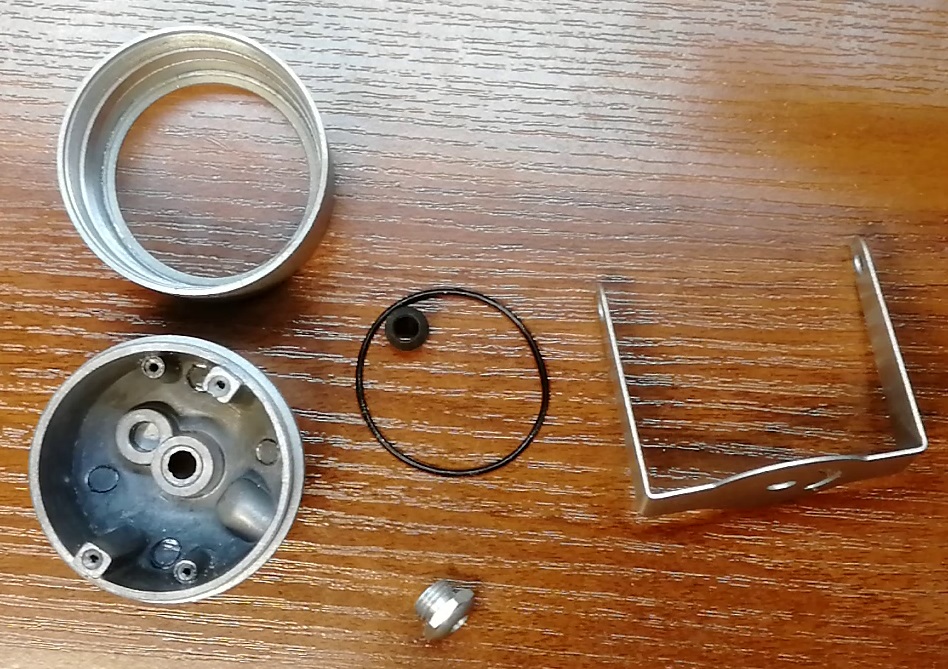

Корпус самый дешевый диаметром 53 мм, в него поместятся только модули имеющие посадочные размеры 32х32, поэтому заранее сравните посадочные размеры платы и корпуса, а то будет обидно, если размеры платы будут 38х38 и она не влезет в маленький корпус. В моем корпусе стекло оказалось приклеенным, его желательно дополнительно проклеить и его сложно заменить более толстым. Позже мне попался другой корпус подороже, но в нем, стекло прижималось большим кольцом с резьбой, что намного удобнее, можно заменить толстым, которое вода точно не продавит. Лучше взять его. Кабель через резинку уплотняется прижимным болтом, лучше чем просто клеить.

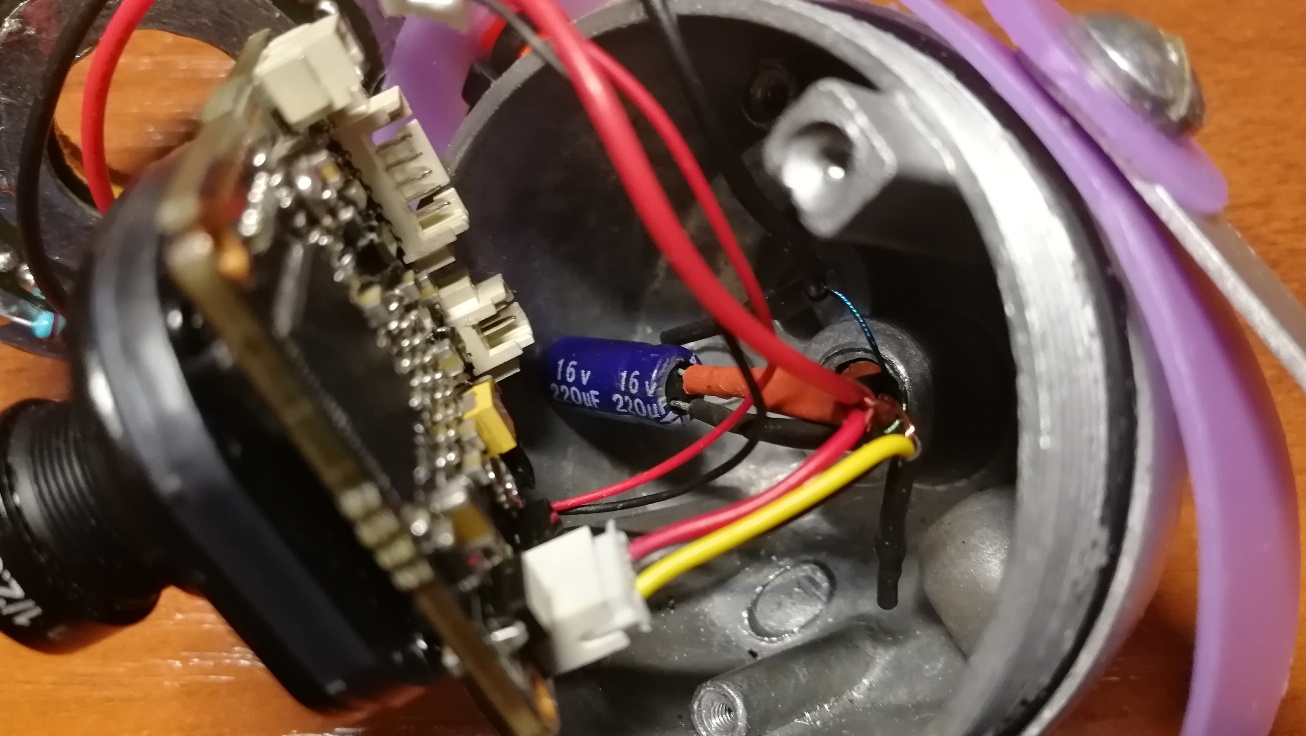

Схема аккумулятора для подводной камеры очень проста, минимум компонентов для удобного использования. Аккумуляторы защищает специальная плата помогая им правильно работать, заряжаться и разряжаться. Конечно схему можно упростить и выкинуть из нее эту плату и светодиод, тогда все можно будет соединить тремя проводами, но уже нужно будет проверять не забили ли выключить, вовремя заряжать аккумуляторы, чтобы не убить их. Можно конечно сделать самодельный корпус, но цена коробочки не велика, оно того не стоит.


После сборки камеры на экране периодически появлялась темная полоса, при чем со стандартным кабелем ее не было. В условиях малой освещенности с обоими кабелями на экране появлялись мало заметные бегающие полосы, при этом LED подсветка заметно моргала. Это означает просадку напряжения из за особенностей работы модуля камеры. Как только освещение становилось достаточным, этот досадный дефект пропадал, при этом напряжение приходящее на модуль камеры было 12.2 вольта. Полагаю из за малого сечения кабеля 0,08 кв.мм были просадки в пиковых моментах потребления модуля, что отражалось на всей цепи. Добавив конденсатор в цепь питания перед разъемом модуля (плюс к плюсу, минус к минусу), дефект пропал. С такой же целью в машинах ставят толстые кабели на питание сабвуфера и добавляют конденсатор.

Изготовление печатной платы для LED подсветки

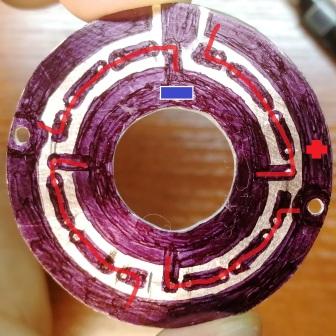

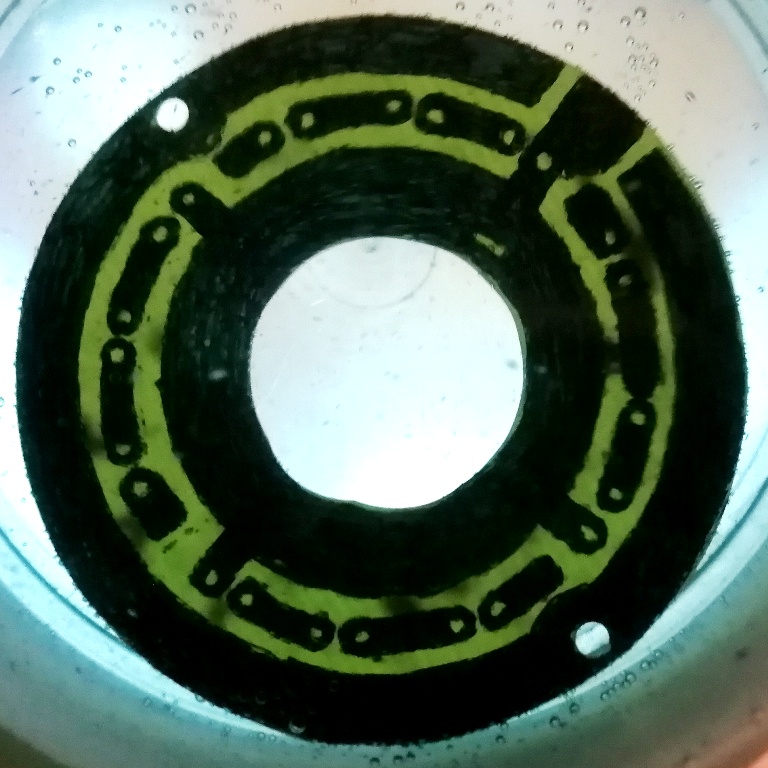

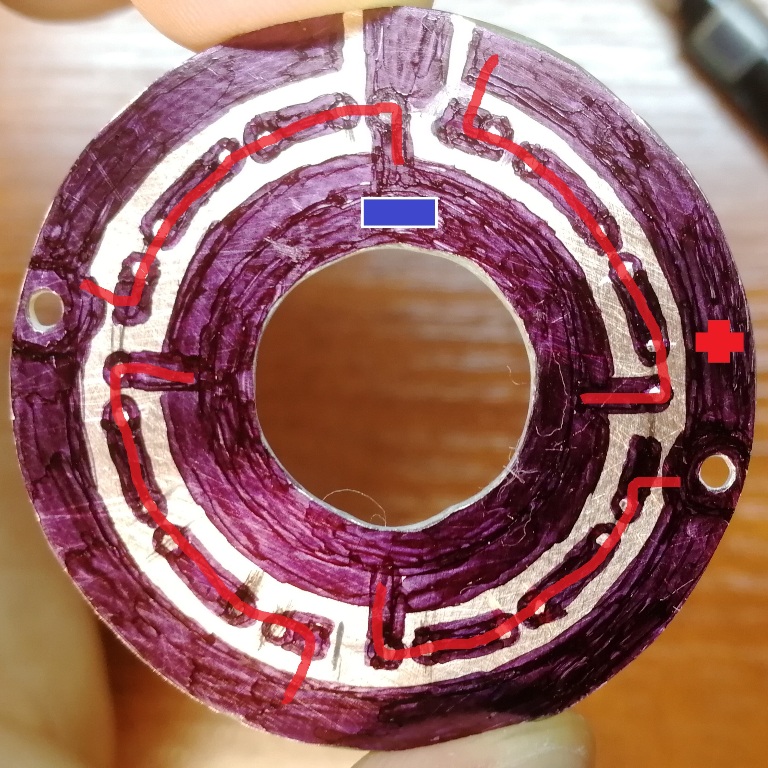

Маркером для CD дисков закрашиваем будущие дорожки оставим зоны травления меди

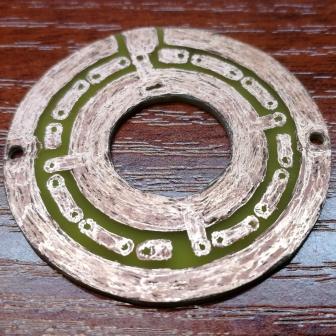

Травим плату в растворе из 50 гр перекиси водорода, 15 гр лимонной кислоты, 2-5 гр соли


Готовность платы определяем по ее прозрачности, без меди текстолит просвечивается

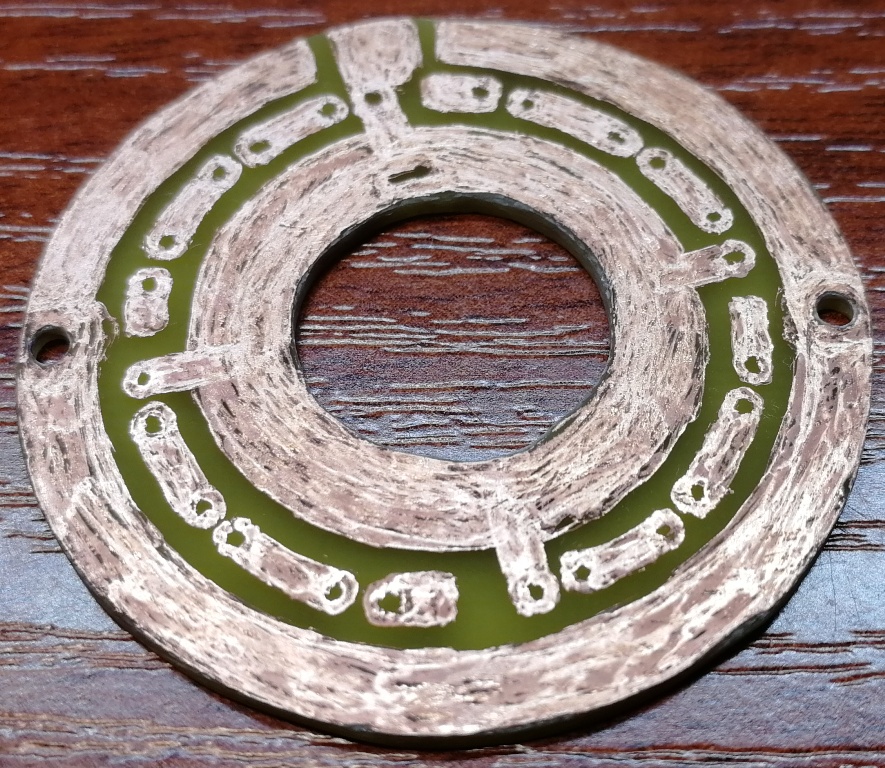

Смываем остатки маркера растворителем, и промываем в воде от раствора

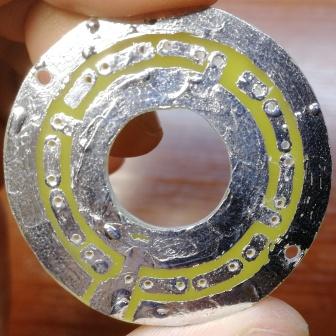

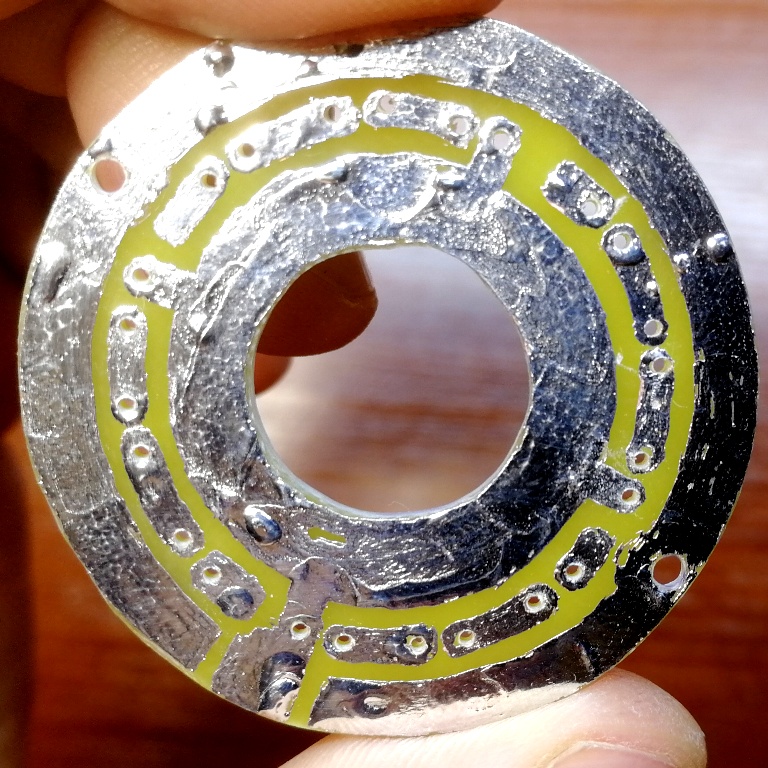

Залуживаем плату, предварительно обработав флюсом и сверлим отверстия

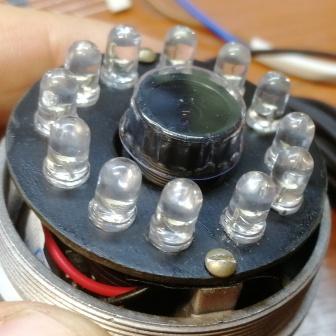

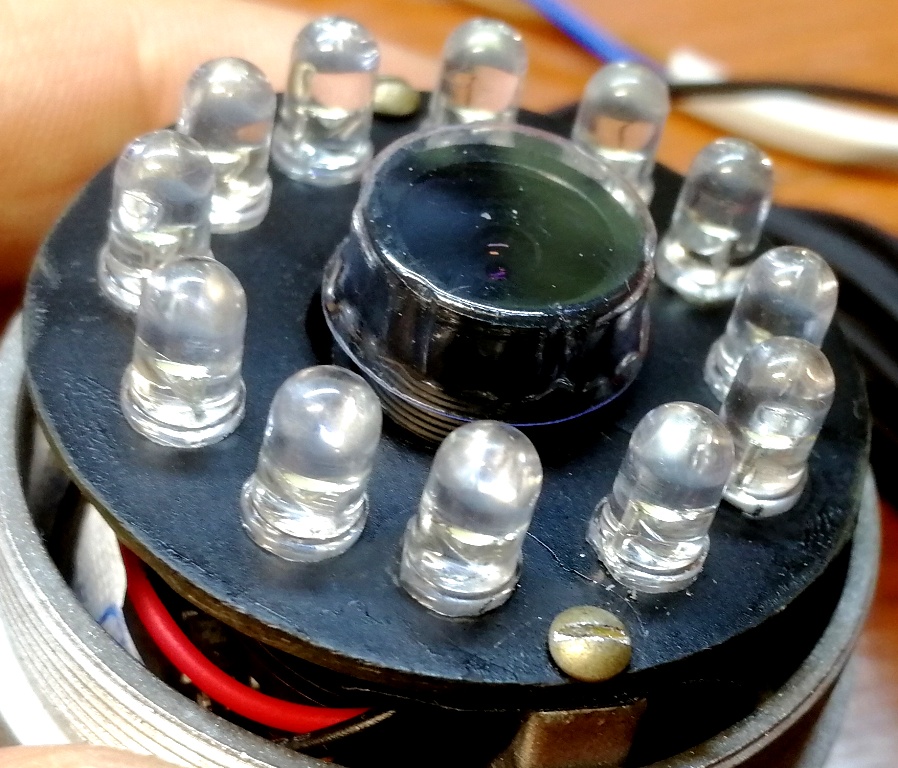

Красим если хочется, впаиваем все светодиоды на место укоротив ножки

Описание изготовления печатной платы

Для изготовления платы нужен обычный фольгированный с одной стороны текстолит, внешний диаметр 42 мм, внутренний 17 мм. Перед разметкой и нанесением дорожек медь нужно зашкурить 2000 наждачкой и обезжирить, после этого руками поверхность не трогаем. для тренировки сначала карандашом на бумаге нарисуйте дорожки, так вылезут наружу возможные ошибки, которые уже не допустите при разметке платы. Пропорции состава для травления простые на 100 мл перекиси водорода нужно 30 гр лимонной кислоты и 5 грамм соли, этого хватит для травления куска платы 10х10 см целиком, у нас же травить намного меньше и объем состава можно втрое уменьшить поделив все значения на 3. Следите за состоянием маркера, будет растворяться, надо достать плату и подкрасить. После того как медь растворилась, текстолит начинает пропускать свет, на этом травление закончено. Достаем, моем, сушим, стираем растворителем оставшуюся краску от маркера. Остается залудить дорожки и просверлить отверстия под ножки.

Варианты камер для сборки подводной камеры для рыбалки

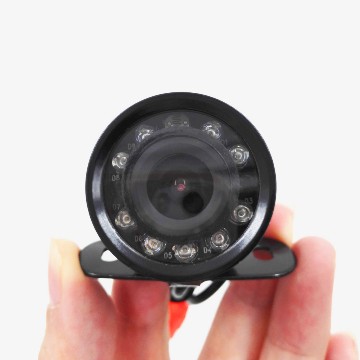

Камера заднего вида от авто без парковочных линий

Камера заднего вида от авто без парковочных линий

Неплохой вариант: в проводе нет платы понижения напряжения, разбирается на 2 половины простым откручиванием, зажимное уплотнение кабеля. Использовал такую для 2 варианта, вполне приемлемо.

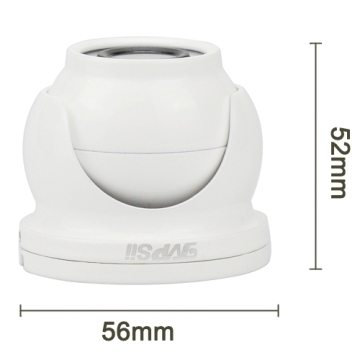

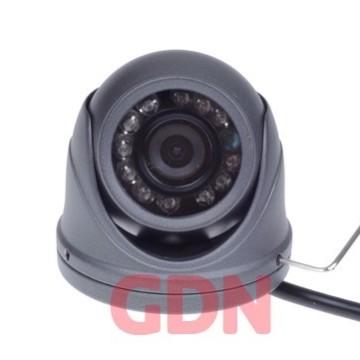

Недорогая камера в форме шара

Недорогая камера в форме шара

Камера с нормальным разрешением. Хорошая ИК подсветка, но можно и мощнее. Удобно разбирается на 2 половины. Использовал для третьего варианта камеры самое лучшее картинка.

Недорогая камера в форме шара

Недорогая камера в форме шара

Камера с разрешением чуть ниже. Хорошая ИК подсветка, но можно и мощнее. Удобно разбирается на 2 половины.

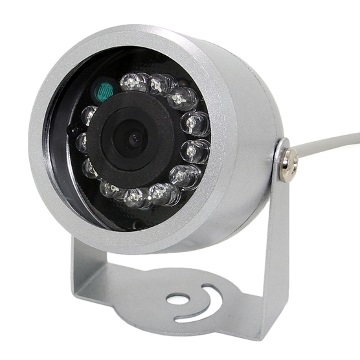

Камера с удобным креплением

Камера с удобным креплением

Камера с нормальным разрешением. Хорошая ИК подсветка, но можно и мощнее. Удобно разбирается на 2 половины. Целое стекло. Наличие мест для крепления.

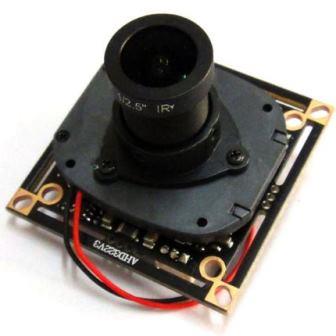

Модуль камеры Sony IMX 323, замена 322

Модуль камеры Sony IMX 323, замена 322

Модуль камеры Sony IMX 323 пришел на замену IMX 322, имеет также высокую светочувствительность 0,0001 lux, ей не нужна подсветка, за исключением ситуаций с полной темнотой (зимняя рыбалка ночью). Для нее необходим корпус, посадочные размеры стандартные, как в камерах видеонаблюдения. OSD кабель в комплекте.

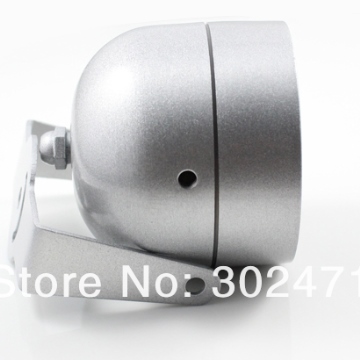

Удобный корпус для камеры

Удобный корпус для камеры

Корпус предназначен как для стандартных модулей с видео сенсорами. В него можно установить чувствительную камеру Ran Cam, закрепив ее любым доступным способом.

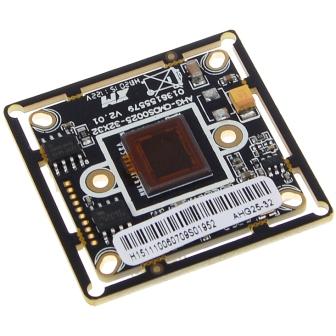

Камера Sony IMX 225

Камера Sony IMX 225

Камера с чувствительностью 0,001 Lux
Крепление 32х32 и 38х38
Можно купить одну плату или комплект с объективом и кабелем
Есть OSD меню, можно настраивать параметры изображения

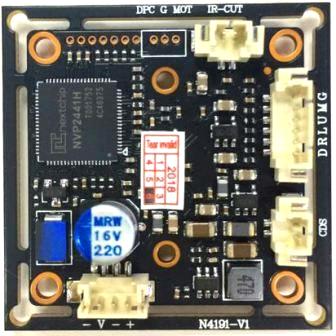

Камера Sony IMX 307

Камера Sony IMX 307

Камера с чувствительностью 0,0001 Lux
Разрешение 2МР
Крепление 32х32 и 38х38
Можно купить одну плату или комплект с объективом и кабелем
Есть OSD меню, можно настраивать параметры изображения

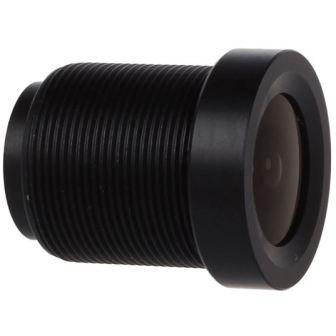

Объектив 2,8 мм

Объектив 2,8 мм

Подобный объектив стоит на последней версии моей камеры, рассчитан на модули до 2MP типа Sony IMX 225 или 322
Не забудьте про крепление

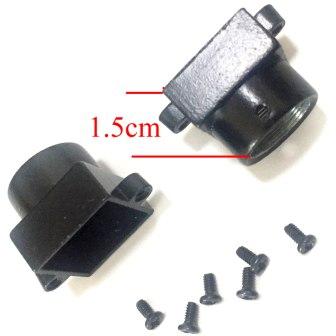

Крепление объектива МЕТАЛЛ без ИК фильтра

Крепление объектива МЕТАЛЛ без ИК фильтра

Крепление объектива без инфракрасного фильтра, с ИК подсветкой не работает
Размеры креплений стандартные, в комплекте есть винтики, с ним меньше проблем

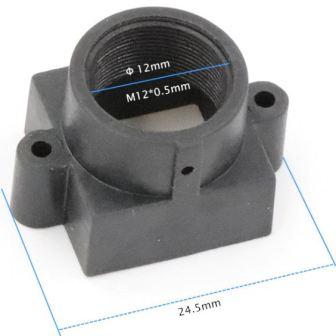

Крепление объектива ПЛАСТИК без ИК фильтра

Крепление объектива ПЛАСТИК без ИК фильтра

Крепление объектива без инфракрасного фильтра, с ИК подсветкой не работает
Размеры креплений стандартные, в комплекте нет винтиков, лучше спросить у продавца

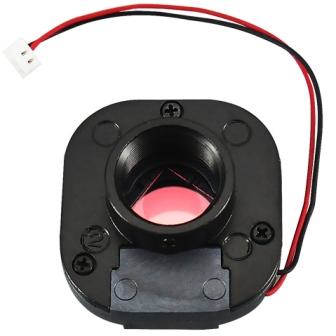

Крепление объектива с управляемым ИК фильтром

Крепление объектива с управляемым ИК фильтром

Крепление объектива с управляемой шторкой ИК фильтра, необходима при использовании ИК подсветки.
Размеры креплений стандартные, в комплекте нет винтиков, лучше спросить у продавца

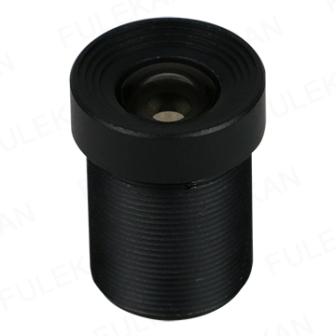

Объектив F 1.5, 4 мм, 3 MP

Объектив F 1.5, 4 мм, 3 MP

Более светосильный объектив F 1.5, то есть больше света пропускает. Фокусное расстояние 4 мм, угол обзора 110 градусов, расчитан под матрицы с 3 мегапикселями (3 MP).

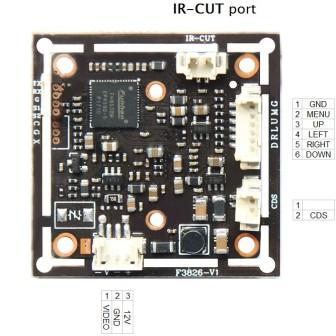

Камера Sony IMX 326

Камера Sony IMX 326

Камера с чувствительностью 0,001 Lux маловато будет, но разрешение 5МР? хорошее разрешение. Крепление 32х32 и 38х38 универсально, есть OSD меню, можно настраивать параметры изображения. Объектив 2,8 или 3,6 мм.

Камера Sony IMX 291

Камера Sony IMX 291

Камера с чувствительностью 0,001 Lux, неплохо, в ч/б 0,0001 обещают, крепление 32х32 и 38х38, выбираем вариант CVBS 1200 TVL, к 307-му тоже относится, есть OSD меню, можно настраивать параметры изображения.

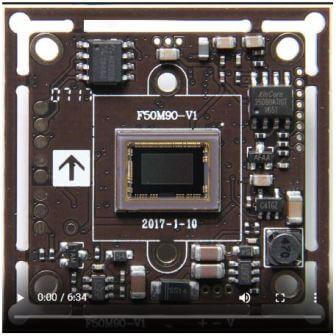

Камера Sony IMX 327

Камера Sony IMX 327

Камера с чувствительностью 0,0001 Lux, крепление 32х32 и 38х38, выбираем вариант CVBS 1200 TVL, есть OSD меню, можно настраивать параметры изображения.

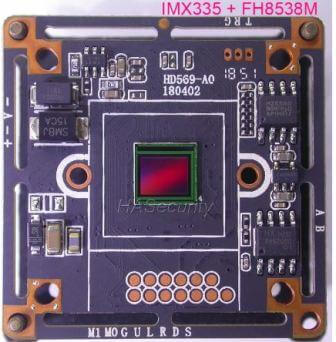

Камера Sony IMX 335

Камера Sony IMX 335

Камера с чувствительностью 0,001 Lux, крепление 32х32 и 38х38, выбираем с IRC фильтром, если будет ИК подсветка и OSD кабель для настройки меню, есть OSD меню, можно настраивать параметры изображения.

Комплектующие для сборки подводной камеры

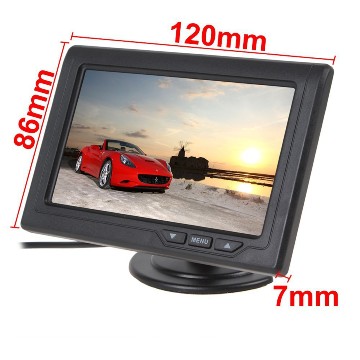

Монитор 4.3 дюйма

Монитор 4.3 дюйма

Легкий компактный монитор. Кнопки управления меню расположены на передней панели. Такой я использовал во втором варианте поджводной камеры.

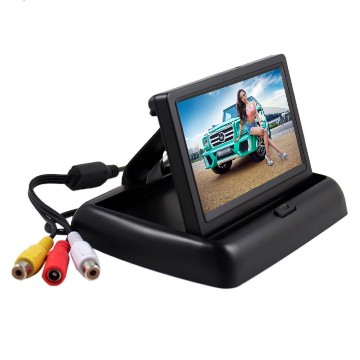

Монитор 4.3 дюйма с откидным экраном

Монитор 4.3 дюйма с откидным экраном

Монитор не имеет никаких кнопок управления. Включается при подаче питания независимо от положения монитора. Удобен при перевозке, нет риска поврелить дисплей.

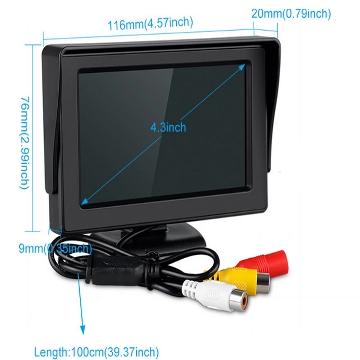

Монитор 4,3 дюйма со съемной ножкой

Монитор 4,3 дюйма со съемной ножкой

Кнопки управления расположены сзади, чтобы не мешались можно окусить вровень с корпусом, нужны не часто. Маленький кронштейн ножки легко отпилить и задняя часть станет ровной, удобно крепить батарею или катушку с кабелем.

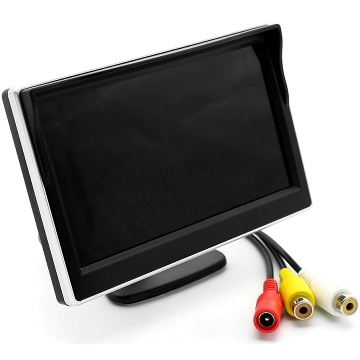

Монитор 5 дюймов со съемной ножкой

Монитор 5 дюймов со съемной ножкой

Кнопки управления расположены сзади, чтобы не мешались можно окусить вровень с корпусом, нужны не часто. Плюс в съемной ножке, возможно не придутся ничего пилить)

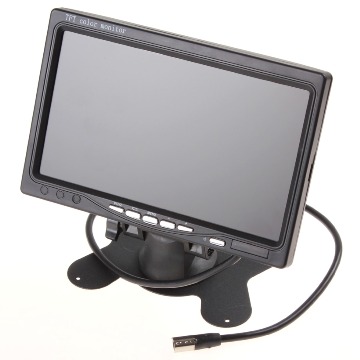

Монитор 7 дюймов

Монитор 7 дюймов

Многофункциональное меню и управление. В комплекте есть корпус для встраивания в подголовник, он отлично подойдет для крепления в коробке. При доставке отломили уголок от корпуса в подголовник, продавец БЕСПЛАТНО прислал новый! Я покупал тут.

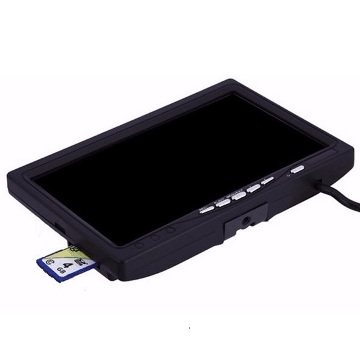

Монитор 7 дюймов с функцией записи

Монитор 7 дюймов с функцией записи

К стандартному монитору добавлена функция записи на SD карту. Многофункциональное меню и управление. Напряжение питания от 10 до 18 вольт.

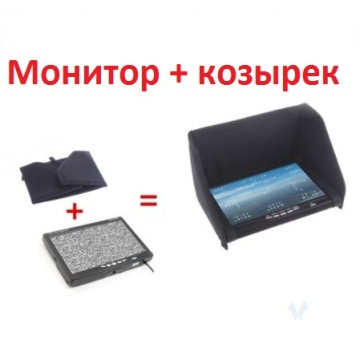

Монитор 7 дюймов с функцией записи и козырьком

Монитор 7 дюймов с функцией записи и козырьком

К стандартному монитору добавлена функция записи на SD карту. Можно купить в комплекте с большим козырьком на липучке, очень удобно. Изначально предназначен для FPV систем (показывает картинку с квадрокоптера) поэтому сзади может отсутствовать металлическая пластина для крепления к обычному кронштейну, не критично.

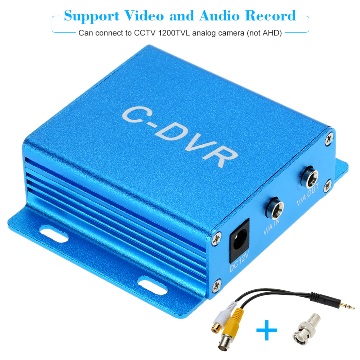

Устройство для записи видео с камеры

Устройство для записи видео с камеры

Автоматическая запись при включении питания, автоматическое хранение при отключении питания. Разрешение записи: VGA (640*480). Карта памяти SD до 32 гб.

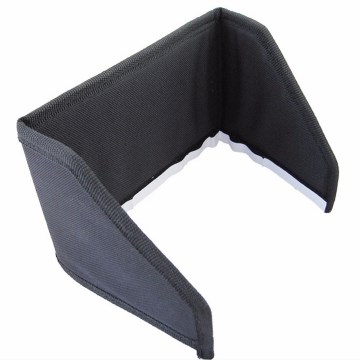

Козырек для монитора 7 дюймов

Козырек для монитора 7 дюймов

Удобный складываемый козырек для монитора, защитит экран от бликов и света, будет лучше видно. Крепится на липучке, просто и эффективно.

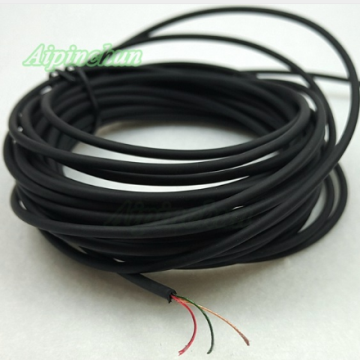

Мягкий кабель для подводной камеры

Мягкий кабель для подводной камеры

Кабель по отзывам использовали для камер, замораживали и он оставался мягкий! Количество жил до 4. Диаметр до 2 мм. Предлагается 5 метров, но с продавцом можно договориться на больший кусок!

Мягкий кабель для подводной камеры 20 м

Мягкий кабель для подводной камеры 20 м

Кабель по отзывам использовали для камер, замораживали и он оставался мягкий! Количество жил до 4. Диаметр до 2 мм. Предлагается 20 метров.

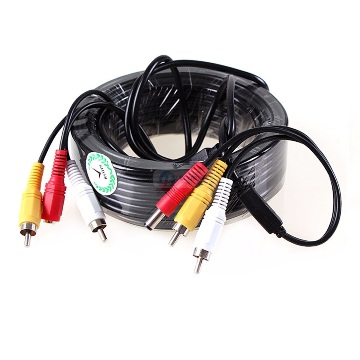

Кабели от 5 до 20 метров, 3 линии

Кабели от 5 до 20 метров, 3 линии

Варианты кабелей от 5 до 20 метров, 3 линии (питание, видео, звук), линию для звука можно использовать для управления подсветкой под водой. Тюльпаны стандартные с монитором соединяться без проблем. На сильном морозе дубеет, при этом альтернатив крайне мало.

Готовые аккумуляторы для сборки подводных видеокамер

Емкости на наклейках и в заголовке завышены, в описании есть номинальная емкость, она более похожа на правду

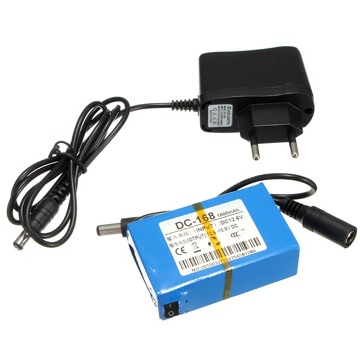

Аккумуляторная батарея DC 12 В 1800 мАч Li-lon

Аккумуляторная батарея DC 12 В 1800 мАч Li-lon

Очень компактная батарея
С авто камерой и монитором 4,3 дюйма хватит часа на 2 - 3

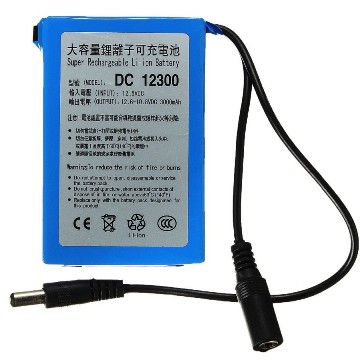

Аккумуляторная батарея DC 12 В 3000 мАч Li-lon

Аккумуляторная батарея DC 12 В 3000 мАч Li-lon

Очень компактная батарея
С авто камерой и монитором 4,3 дюйма хватит часа на 4 - 5

Аккумуляторная батарея DC 12 В 4000 мАч Li-lon

Аккумуляторная батарея DC 12 В 4000 мАч Li-lon

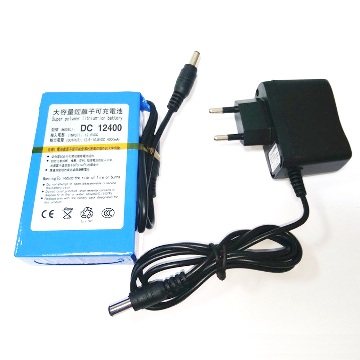

Я покупал здесь, пришло в коробочке все хорошо
С авто камерой и монитором 4,3 дюйма хватит часа на 6 - 7

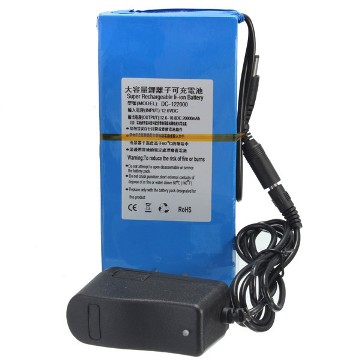

Аккумуляторная батарея DC 12 В 20000 мАч Li-lon

Аккумуляторная батарея DC 12 В 20000 мАч Li-lon

Самая большая емкость уже можно брать для камеры и освещения палатки как единый источник питания
