Цифровой вольтметр амперметр своими руками
Очень удобная штука, часто пользуюсь, удобно и без заморочек можно проверить сколько жрет сколько прет.
Подобный вольтметр амперметр, но в более примитивном виде был одним из первых, что я сделал. И я часто им пользовался, но пришло время его допилить, в его основе цифровой вольтметр из Китая, все остальное найдете в видео, схему подключения можно посмотреть на странице ниже, как и другие компоненты приборчика. Благодаря независимому питанию вольтамперметр может измерять напряжение практически от нуля до 100 вольт. Его можно подключать в цепь с током до 10А, шунт уже припаян к плате. Я его использую для проверки работы разных потребителей, и последующих расчетов мощности, что очень удобно. Конечно обычный мультиметр тоже может все это делать, но этот приборчик более удобен в использовании из за наличия разъемов и возможности одновременного отображения показаний по напряжению и току. В Китае сейчас выпускают очень много разных модулей, блоков и прочих приспособ за очень гуманные деньги, я сделал небольшую подборочку наиболее часто используемых модулей на отдельной странице.
Детали использованные в проекте

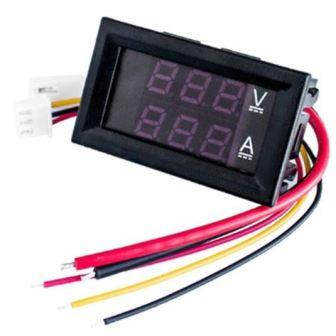

Вольтамперметр
Выключатель
Плата заряда
Папа джек
Мама джек
Термоусадка
Альтернативные детали для проекта
Вольтамперметр с другим подключением
Выключатель точный
Плата заряда с защитой
Повышающий модуль
Повышающий модуль
Другие компоненты
Инструменты
Шуруповерт
Фен настольный
Клеевой пистолет
Ступенчатые сверла
Паяльник
Инструменты

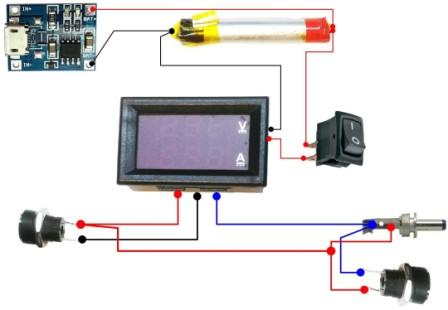

Схема с отдельным источником питания, предел измерений до 100 вольт. Использована в проекте.
По этой схеме я сделал новую версию вольтамперметра. Отличия от старой лишь в питании модуля вольтметра. Я использовал литиевый аккумулятор на 240 mah выдранный из электронной сигареты. Заряжать его буду через плату зарядки на схеме TP 4056 без защиты от переразряда. Только нужна маленькая доработка, нужно заменить токозадающий резистор с 1,2 на 10 кОм, в видео я показал где он стоит. Я не стал использовать модуль повышающий напряжение. Для работы модуля вольтметра требуется напряжение от 3,3 вольта до 30 вольт, это очень удачно сочетается с диапазоном напряжений литиевого аккумулятора, при падении на нем напряжения до 3,3 вольта вольтметр перестанет работать, при этом аккумулятор не окажется переразряженным. При наличии повышающего модуля схема высосет аккумулятор до конца.

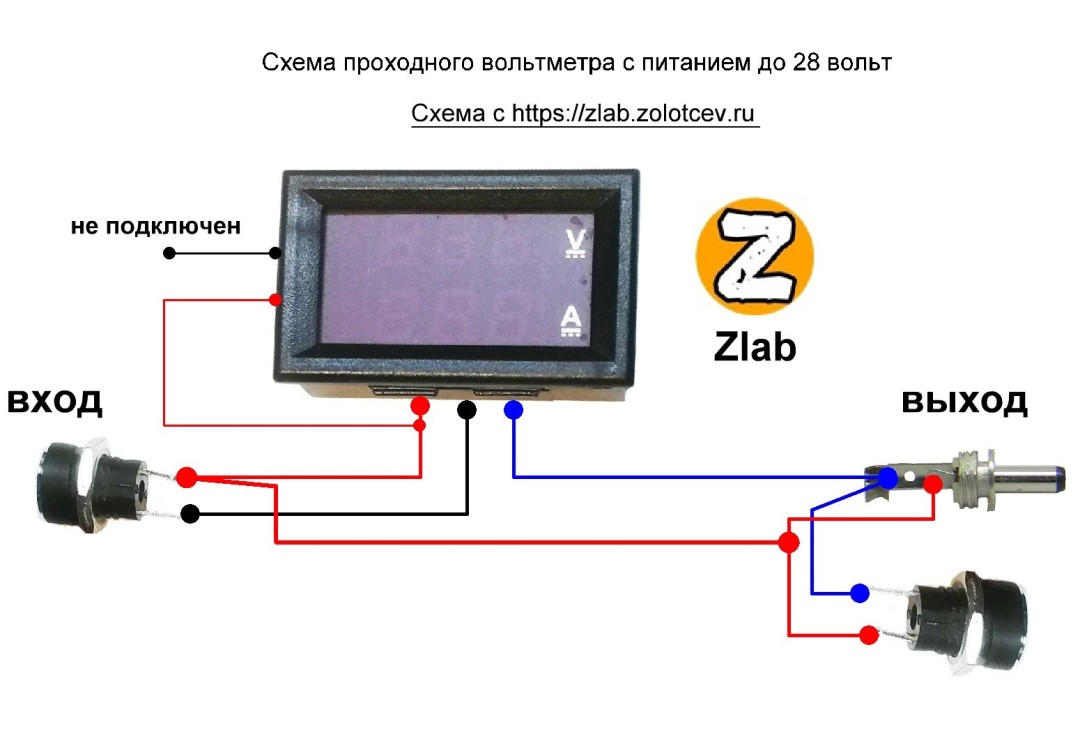

Схема с питанием от цепи измерения, предел 30 вольт.
Эта схема проходного вольтметра с питанием от цепи, в которой он и измеряет напряжение и ток, она минимальна и примитивна. В таком варианте есть ограничение по максимальному измеряемому напряжению в 30 вольт - это связано с предельным напряжением питания модуля вольтметра. Есть и особенность подключения при таком использовании, минусовой черный тонкий провод остается не использованным, подключается только плюс. По некоторым слухам из сети, в случае подключения черного провода питания модуля, ток измеряемый модулем начнет протекать через цепь его питания и модуль может сгореть, но сам не проверял, поэтому будем считать это возможным. Мой первый вариант, как раз был построен по этой схеме и все отлично работало.
Схема с отдельным источником питания, предел измерений до 100 вольт.

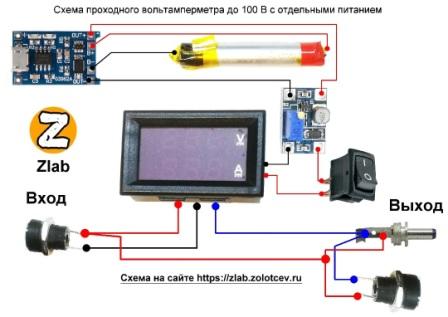

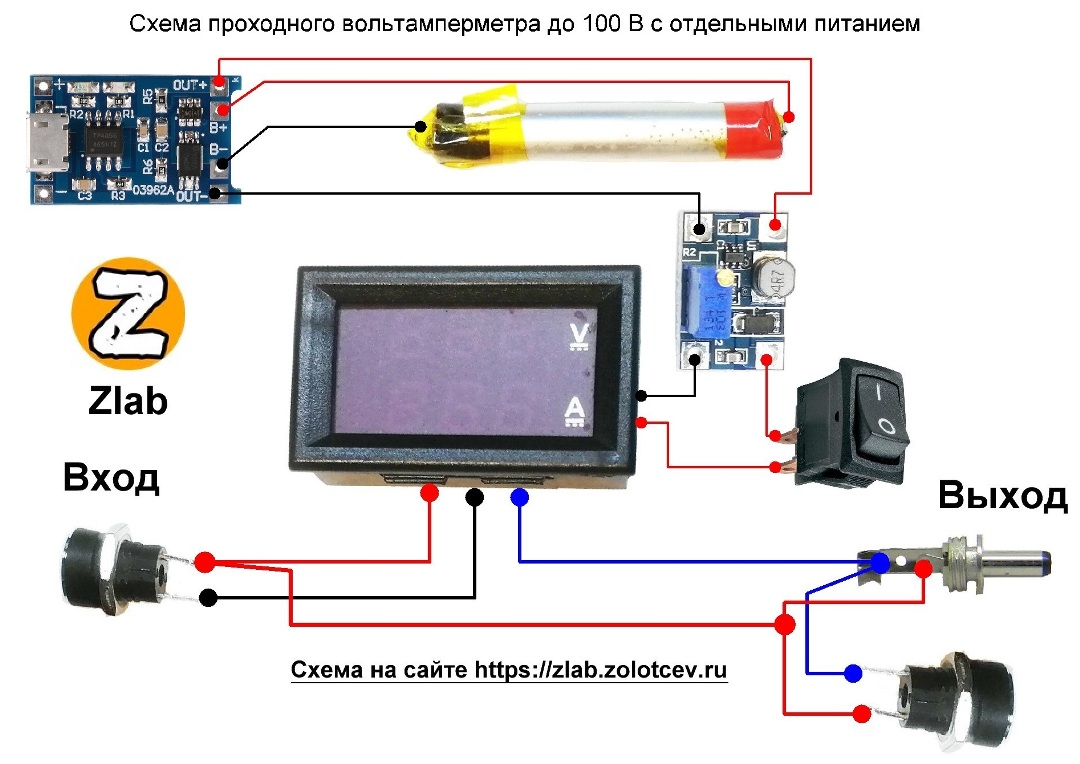

На всякий случай набросал схему подключения с использованием модуля повышающего напряжение, можно использовать самый слабый и дешевый, либо как на схеме, либо MT3608, но первый вариант значительно меньше. Напряжение на нем можно поднять до 6 - 7 вольт, будет вполне достаточно, хоть модуль может выдать и 28 вольт. При использовании повышающего модуля нужна будет уже другая плата заряда литиевого аккумулятора с защитой от переразряда, она чуть длиннее, на цена все равно копеечная. Она не позволяет разрядить батарею ниже 3 вольт, хотя в процессе работы напряжение может доходить и до 2,5 вольт. После отключения аккумулятор восстанавливается до значений в диапазоне 3 вольт.
